数字化转型-4A架构之技术架构

4A架构系列文章

1. 数字化转型-4A架构（业务架构、应用架构、数据架构、技术架构）

2. 数字化转型-4A架构之业务架构

3. 数字化转型-4A架构之应用架构

4. 数字化转型-4A架构之数据架构

5. 数字化转型-4A架构之技术架构

一、 技术架构 Technology Architecture

1. 技术架构(TA)定义

技术架构，构筑企业业务运行的基石，涵盖硬件、软件、网络资源及服务。它让所有技术组件高效协同，为企业应用与数据架构提供坚实支撑。

2. 技术架构(TA)目的

技术架构的核心在于打造稳定、安全且可靠的运行环境，助力企业软硬件系统实现业务目标。优化资源配置，降低成本，提升系统性能与可用性，让技术成为企业发展的强大引擎。

3. 技术架构(TA)价值

提升系统一体化，确保各类技术组件无缝对接，打造流畅的用户体验。卓越架构设计能适应未来增长和技术变革，满足业务发展需求。

二、如何绘制企业的技术架构（TA）图？

1. 架构图设计原则

设计四大原则

• 亲密性：实现组织性（让有关系的元素挨在一起，有区别的元素分开）
• 对齐：使页面统一而且有条理（元素与元素之间存在一些对齐效果）
• 对比：增强页面的效果、有助于信息的组织（元素与元素之间存在一些对比效果）
• 重复：更统一，增强视觉效果（让类似的元素存在一样的效果/样式）

2. 技术架构的核心要素

（1）模块与组件

这些模块是系统的基本组成部分，每个模块承担着特定的功能。组件通常指的是更小的功能单元，如数据库、API、服务等。每个模块和组件应有清晰的边界，并且通过箭头或线条标明它们之间的关系。

（2）数据流与信息流

数据流指的是数据如何在系统中流动，通常用箭头表示，指明数据的输入、输出和转换过程。信息流则是系统中不同部分如何交换信息和指令，确保系统各部分的协作。

（3）系统交互与通信协议

描绘各个系统组件之间如何进行交互，使用的通信协议，如HTTP、TCP/IP、消息队列等。这部分可以通过不同的连接符号和协议说明来表示，帮助理解系统通信的效率和可靠性。

（4）依赖关系

描述系统组件之间的依赖关系，如某个模块依赖于其他模块的输出。

（5）基础设施层

描述了系统运行的硬件或云环境，如服务器、虚拟机、网络资源等。该层在技术架构中非常重要，因其决定了系统的部署方式、扩展性和容错性。

（5）安全性和权限控制

描述如何管理用户权限、数据加密以及其他安全策略。通常包括身份验证、授权机制和防火墙等。

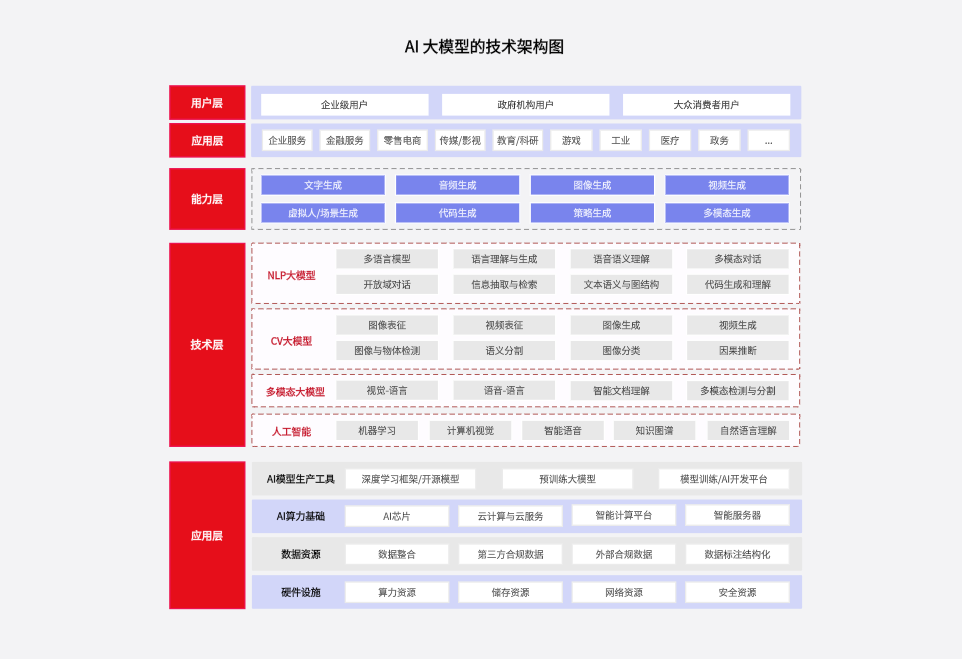

boardmix博思白板给出了一个AI大模型的技术构架的模板如下图所示。

三、技术架构（TA）设计

1. . 技术架构图的绘制逻辑

技术架构表示需要的技术和技术解决的问题，就是每一层，我们都用什么组件、什么技术解决什么问题。要求是：精准、明确、简练。但大体上的结构是类似的，
具体需要包含如下内容：

1.1 技术支撑分析

从最底层的存储，到最上层的接口。包括通用的运维体系或者支撑服务，依赖的SDK、第三方类库、中间件。

1.2. 技术选型

确定适用的开发架构，根据业务需求选择。选择合适的技术产品运行平台等。

1.3. 技术影响分析

评估新技术或新框架对企业现有系统的潜在影响，确保新技术的引入不会破坏现有系统的稳定性和安全性

1.4. 验证与优化

通过与技术、业务部门及相关部门的协同，我们进行多轮内部评审，确保架构设计的全面性和合理性。试运营上线后，我们将对架构进行进一步的优化调整。

2. 绘制企业的技术架构(TA)的步骤

2.1. ‌理解业务需求和战略目标‌

首先，明确企业的业务需求和战略目标，这是技术架构设计的基础。业务架构定义了企业的业务策略、治理、组织和关键业务流程，直接决定企业战略的实现能力‌。

2.2. 确定技术选型和框架‌

根据业务需求选择合适的技术和框架。技术架构包括技术选型、框架、PaaS平台、云原生、微服务、容器化等内容。选择的技术应具备灵活性和可扩展性，以适应未来的业务变化‌。

2.3. 技术架构设计

技术架构图的通过模块，组件，信息流和说明，可以更清晰地表达技术方案，提高团队沟通效率。

• 模块：将系统划分为不同模块，如数据库层、服务层、前端层等，绘制出相应的模块框，每个模块框通过颜色和标签来标识，帮助区分不同的功能块。
• 组件：在每个模块中细分具体的组件，如API接口、数据库表、用户界面等，选择直观的组件图标，使架构图更具视觉效果。
• 信息流：使用连线工具中标注各模块之间的数据流、消息传递或服务调用等依赖关系。
• 说明：在图中添加必要的说明，帮助解释复杂的部分。例如，标注每个模块的功能、组件间的交互流程、数据传输协议等。

2.4. 进行技术影响分析‌

在技术架构设计完成后，需要进行技术影响分析。技术影响分析应涵盖以下几个方面：

• 系统稳定性‌：评估新技术或框架对现有系统稳定性的影响。
• 兼容性‌：检查新技术或框架与现有系统的兼容性，避免出现不兼容的问题。
• 性能影响‌：评估新技术或框架对系统性能的影响，确保不会降低系统的处理速度和响应时间。
• 安全性‌：分析新技术或框架对系统安全性的影响，确保不会引入新的安全漏洞。
• 成本效益‌：评估新技术或框架的成本效益，确保其引入是划算的。

2.5. 实施和维护‌：

在技术架构实施后，需要进行持续的维护和优化。这包括监控系统性能、修复漏洞、更新技术和框架等，以确保系统的稳定运行和高效工作‌

四、技术架构(TA)示例

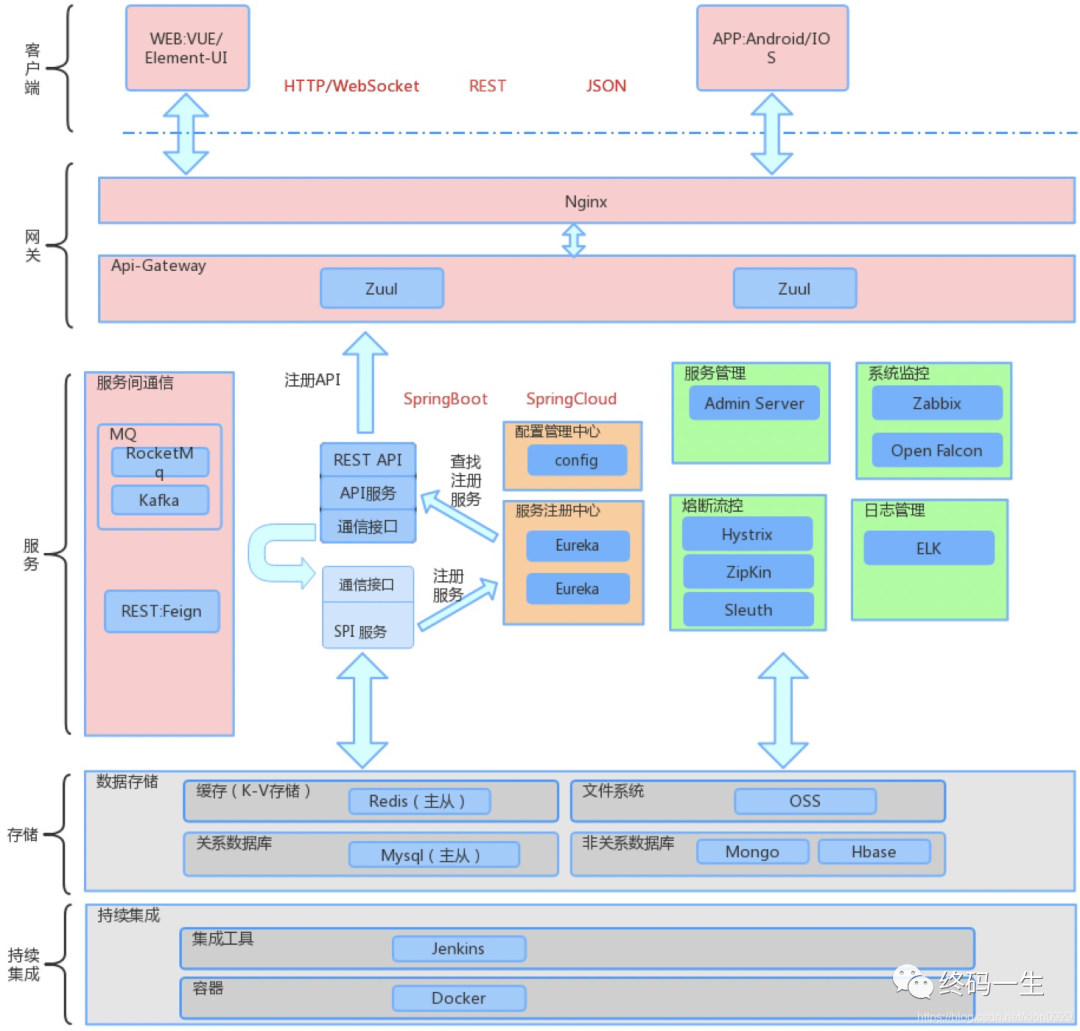

技术架构，是从架构师的视角描述服务开发使用到的技术栈，在终码一生中给出了如下的基于BS架构的常用技术架构图。

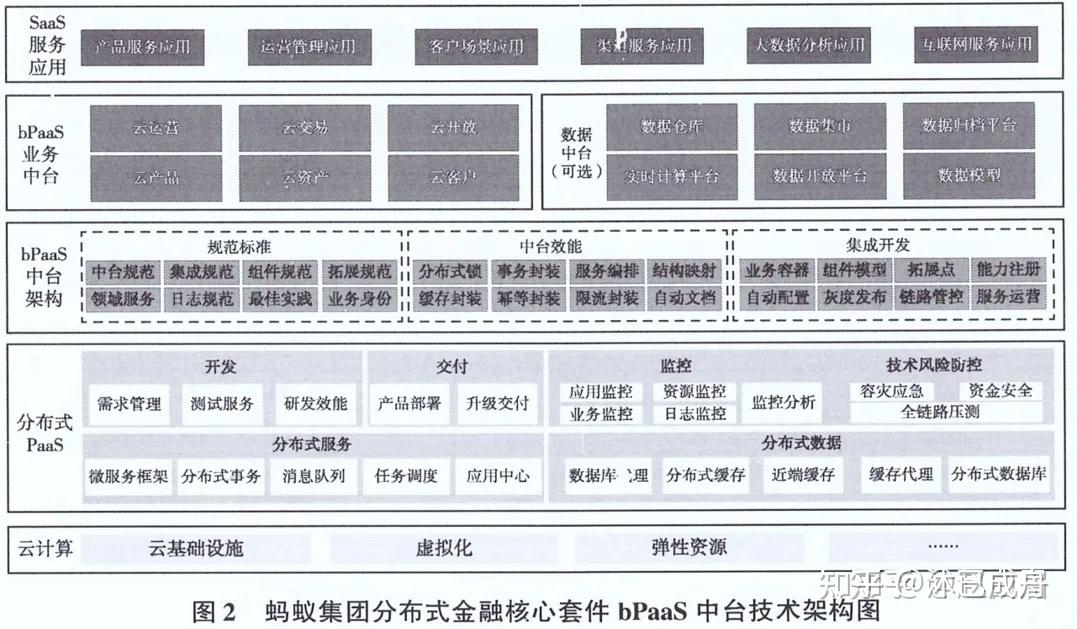

在实际的使用中，沐已成舟给出了蚂蚁金服使用了如下的中台技术架构图：
