Model 复现系列（一）OpenVLA

这个系列用来记录一些开源模型在本地部署或测试时遇到的一些坑以及解决方案。

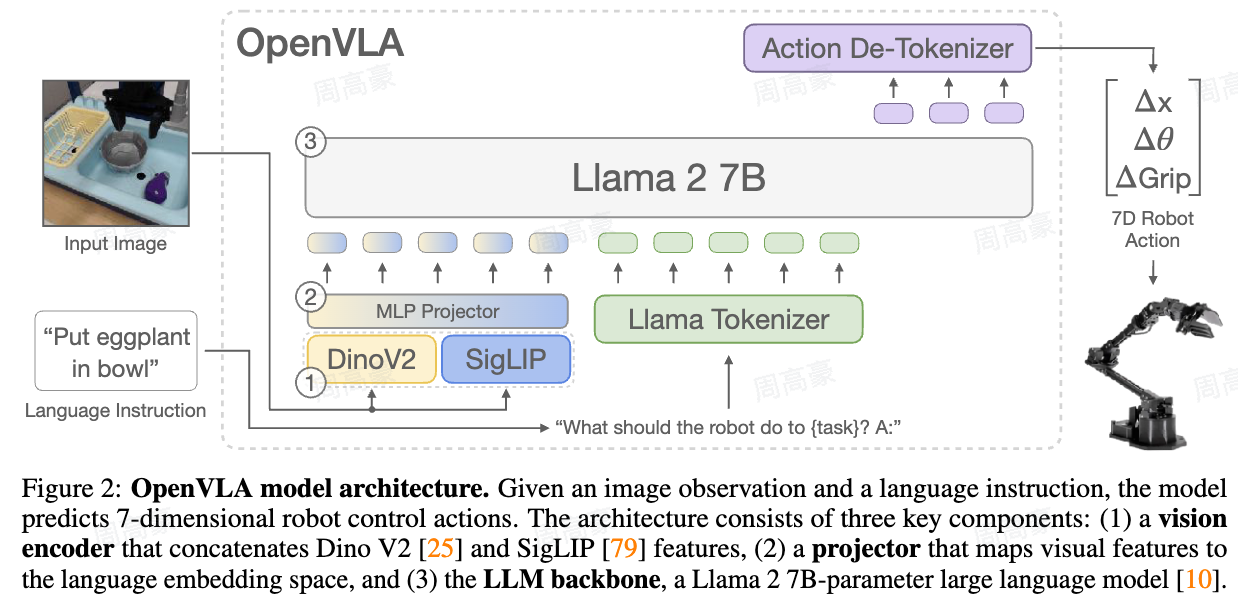

系列第一篇文章给了 OpenVLA，该模型是具身智能与VLA领域的必读模型之一，虽然现在有很多模型号称超越了它，但作为行业的基石仍然有非常高的地位。

• 项目链接：https://github.com/openvla/openvla
• 论文精读链接：VLA 论文精读（一）OpenVLA: An Open-Source Vision-Language-Action Model

1. 拉取仓库

$ git clone git@github.com:openvla/openvla.git

2. 创建conda虚拟环境

$ conda create -n openvla python=3.10 -y
$ conda activate openvla
$ conda install pytorch torchvision torchaudio pytorch-cuda=12.4 -c pytorch -c nvidia -y

$ cd openvla
$ pip install -e .

如果你需要进行训练或者微调还需要安装 Flash Attention 2：

【Note】：Flash Attention 2 是需要硬件支持的，必须是Nvidia 30系列及其以上的显卡才可以；

$ pip install packaging ninja
$ ninja --version; echo $?  # Verify Ninja --> should return exit code "0"
$ pip install "flash-attn==2.5.5" --no-build-isolation

3. 轻量接口测试

在官方仓库中提供了一份轻量级接口测试的脚本，需要首先安装以下依赖，如果你的 torch 和torchvision 版本已经达到要求了就可以跳过这两个包：

timm==0.9.10
tokenizers==0.19.1
torch>=2.2.0
torchvision>=0.16.0
transformers==4.40.1

想要运行这个脚本需要提前准备一下 huggingface 上的 openvla/openvla-7b 模型，建议离线下载好后再进行后续步骤：

• huggingface 模型仓库：https://huggingface.co/openvla/openvla-7b；
• 离线下载模型教程：smolagents学习笔记系列（二）Agents - Guided tour 中 Local Transformers Model 部分；

或者使用 git lfs 拉取仓库，但有时候容易中断导致拉取失败，安装 git lfs：

(openvla) $ curl -s https://packagecloud.io/install/repositories/github/git-lfs/script.deb.sh | sudo bash
(openvla) $ sudo apt-get install git-lfs
(openvla) $ git lfs install

成功安装后使用下面的命令直接拉取：

(openvla) $ git lfs clone git@hf.co:openvla/openvla-7b

如果你运行后发现这仓库中所有文件都拉下来了，唯独几个G的模型文件没有拉下来，也可以登陆官网手动下载，然后将模型文件放到对应的位置即可。

假设下载好后的文件结构如下：

(openvla) $ tree -L 2
.
├── models
│   └── openvla-7b	# 存放模型的位置，大约 15 GB
├── openvla
│   ├── LICENSE
│   ├── Makefile
│   ├── README.md
│   ├── experiments
│   ├── openvla.egg-info
│   ├── prismatic
│   ├── pyproject.toml
│   ├── requirements-min.txt
│   ├── scripts
│   └── vla-scripts

原始 README 文件中有一些关于机器人动作、图像获取的代码没有填充进去，但可以用这个脚本测试一下上面的准备工作是否做到位，创建一个文件 light-demo.py 并编写以下内容：

from transformers import AutoModelForVision2Seq, AutoProcessor
from PIL import Image
import torch
import numpy as np

# 加载离线模型和处理器
model_path = '../models/openvla-7b'		# 离线模型文件夹路径

processor = AutoProcessor.from_pretrained(model_path, trust_remote_code=True)
vla = AutoModelForVision2Seq.from_pretrained(
    model_path,
    attn_implementation="flash_attention_2",
    torch_dtype=torch.bfloat16,
    low_cpu_mem_usage=True,
    trust_remote_code=True
).to("cuda:0")

print('-' * 50)

# 直接使用噪声图像作为模型的输入
noise = torch.randn((3, 224, 224), dtype=torch.float32)  # 模型输入尺寸为 224x224
noise_image = Image.fromarray((noise.numpy().transpose(1, 2, 0) * 255).astype(np.uint8))

# 格式化提示语
prompt = "In: What action should the robot take to {<INSTRUCTION>}?\nOut:"

# 预测动作
inputs = processor(prompt, noise_image).to("cuda:0", dtype=torch.bfloat16)
action = vla.predict_action(**inputs, unnorm_key="bridge_orig", do_sample=False)

# 打印输出
print("Predicted Action:", action)

运行结果如下所示就说明前期的准备工作完成了：

(openvla) $ python light-demo.py

Loading checkpoint shards:   0%|          | 0/3 [00:00<?, ?it/s]
--------------------------------------------------
Predicted Action: [ 0.00180428 -0.00657556 -0.00621723  0.01135582 -0.00212033 -0.0065139 0.99607843]

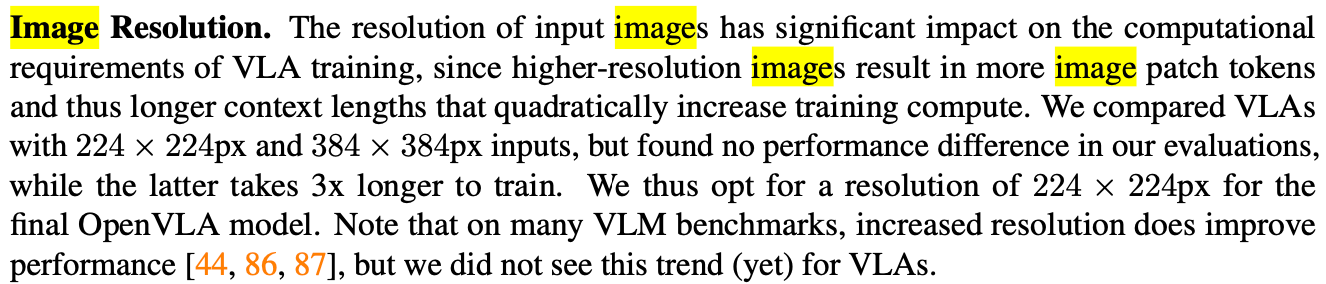

上面模型的输入 $(3,224,224)$ 的图像，输出是一个长度为 $7$ 的机械臂动作序列，因为整个模型用的是 BridgeData V2 数据集，所以输出元素分别对应6D 笛卡尔末端执行器运动（对应于相对位姿的变化）+ 1D 控制夹持器开合，对应的就是论文中下面这部分：

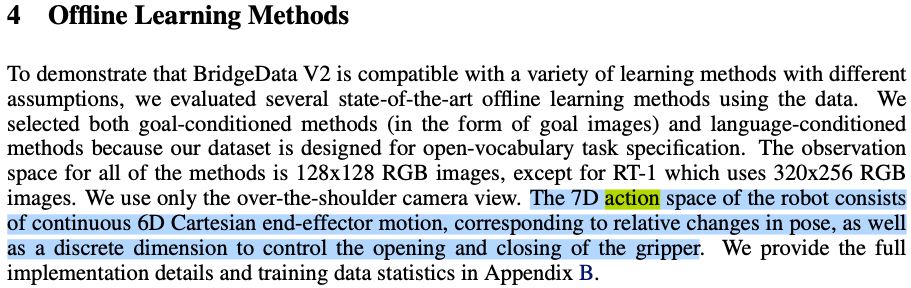

BridgeData V2 数据集论文 https://arxiv.org/abs/2308.12952 中输入输出维度的截图：

4. Fine-Tuning via LoRA

官方仓库在 Fine-Tuning via LoRA 部分直接给了完整 124 GB 数据的微调方式，但通常情况下我们是需要筛选出适合自身任务的 Task 然后再去微调，这样就犯不着将上面完整的数据集下载下来，我这里给出一个方法用于下载该数据集中一部分内容然后进行微调。

4.1 下载数据集

官方仓库中给出的 BridgeData V2 链接 打开后只能下载完整的 zip 数据包，但这个数据集本质上是UC Berkeley 的，因此可以通过他们原始链接下载散装数据集。

• 官方仓库给出的 124 GB 数据集： https://rail-berkeley.github.io/bridgedata/；
• 散装数据集：https://rail.eecs.berkeley.edu/datasets/bridge_release/data/tfds/bridge_dataset/1.0.0/；

打开散装链接后可以看到下面的界面：

网页文件最下方可以以下内容：

这里根据你的需求选择下载 dataset_info.json、一个训练集、一个验证集，我这里以下面两个数据包为例：

• bridge_dataset-train.tfrecord-00000-of-01024 训练集 130MB；
• bridge_dataset-val.tfrecord-00000-of-00128 验证集 133MB；
• dataset_info.json 数据集描述文件 17KB；

【Note】：如果你想要下载更多的包也可以，但需要在后面修改 dataset_info.json 文件时有些差异。

下载好数据后需要创建两个层级文件夹bridge_orig和1.0.0存放结构如下：

【Note】：你也可以按照自己的意愿来构建文件目录，但这样的话就需要你修改更多的源码，这里提供的是修改地方最少的方案。

(openvla) $ tree -L 2
|-- bridge_orig    # 创建的文件层级一
|   -- 1.0.0       # 创建的文件层级二
|       |-- action_proprio_stats_7d6a416829d818b733e7342f225f3c522a8265a5224e0175f2ab28e26a932ff1.json
|       |-- bridge_dataset-train.tfrecord-00000-of-01024   # 原始训练集名
|       |-- bridge_dataset-val.tfrecord-00000-of-00128     # 原始验证集名
|       |-- dataset_info.json
|       `-- features.json
...

4.2 修改数据描述文件 dataset_info.json

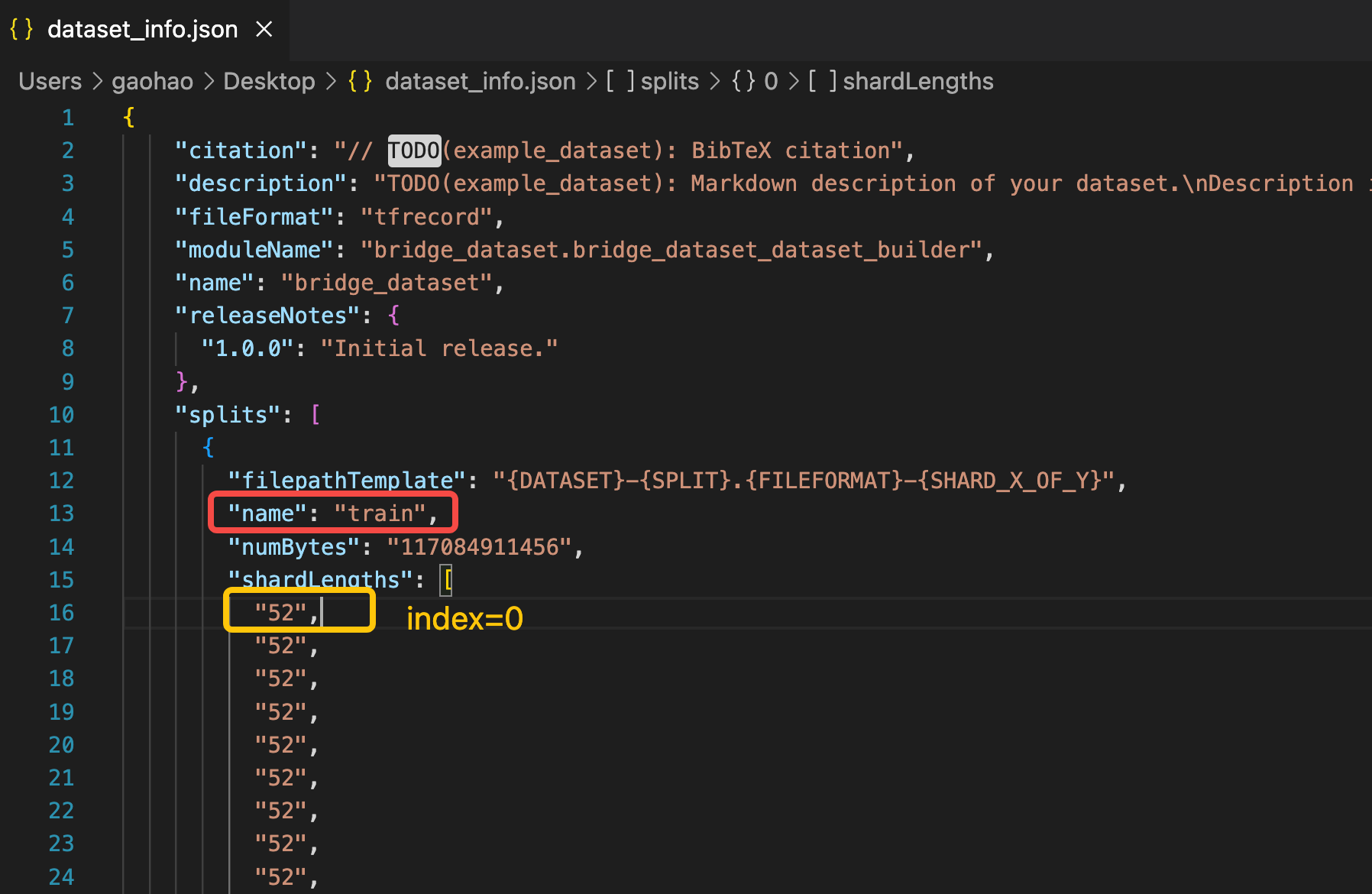

这一步比较麻烦，因为需要找到 splits 字段中 shardLengths 与你数据序号对应的索引并保留，例如：下载的原始训练集名 bridge_dataset-train.tfrecord-00000-of-01024 说明该训练集对应的下图中的第0个索引号，那么就需要删除其他剩余的部分，仅保留 “52” 这一个元素：

如果让你一个一个找的话非常费劲，为此我写了一个脚本用来自动生成这部分内容，脚本写的比较简陋凑合着用吧：

import re
import os, json, gc
import argparse
import os
import sys

def get_all_files(directory):
    """递归获取目录下所有文件路径"""
    file_list = []
    for root, dirs, files in os.walk(directory):
        for file in files:
            full_path = os.path.join(root, file)
            file_list.append(full_path)
    return sort(file_list)


def json_comment_parser(file_path):
    """
    读取含注释的 JSON 文件并转换为字典
    支持处理以下注释类型：
    - 单行注释 // comment
    - 块注释 /* comment */
    """
    # 定义注释正则表达式
    comment_pattern = r'//.*?$|/\*.*?\*/|\'(?:\\.|[^\\\'])*\'|"(?:\\.|[^\\"])*"'

    with open(file_path, 'r', encoding='utf-8') as f:
        content = ''.join(f.readlines())

        # 分步处理注释
        def replace_comment(match):
            s = match.group(0)
            return '' if s.startswith(('//', '/*')) else s

        # 使用正则表达式过滤注释
        cleaned = re.sub(
            comment_pattern,
            replace_comment,
            content,
            flags=re.MULTILINE|re.DOTALL
        )

        # 删除多余逗号（JSON 严格模式校验）
        cleaned = re.sub(r',\s*(?=[}\]])', '', cleaned)

        return json.loads(cleaned)

def extract_tfrecord_number(filename):
    """
    从文件名中提取 tfrecord 编号
    :param filename: 符合 bridge_dataset-train.tfrecord-00000-of-01024 格式的字符串
    :return: 提取的整型数字 (如 00000 → 0)
    """
    pattern = r"tfrecord-(\d+)-of"  # 捕获 tfrecord- 和 -of 之间的数字
    match = re.search(pattern, filename)

    if not match:
        raise ValueError(f"文件名格式不符合要求: {filename}")

    return int(match.group(1))  # 自动去除前导零

def extract_aviable_indexs(original_list, indexs_list):
    """
    从list中保留有效的index元素
    Args:
        origin_list (list): _description_
        indexs_list (list): _description_
    """
    sorted_indices = sorted(indexs_list)
    original_list[:] = [
        original_list[i]
        for i in sorted_indices
        if 0 <= i < len(original_list)
        and i not in sorted_indices[:sorted_indices.index(i)]  # 去重
    ]
    return original_list


def main():
    parser = argparse.ArgumentParser(description="处理命令行参数示例")
    parser.add_argument('--path', type=str, help='数据集文件夹路径')
    parser.add_argument('--info_file', type=str, help='dataset_info.json 文件路径')
    args = parser.parse_args()

    # 验证路径有效性
    if not os.path.exists(args.path):
        print(f"错误：路径 '{args.path}' 不存在", file=sys.stderr)
        sys.exit(1)
    if not os.path.isdir(args.path):
        print(f"错误：'{args.path}' 不是目录", file=sys.stderr)
        sys.exit(1)
    if not os.path.exists(args.info_file):
        print(f"错误：'{args.info_file}' 配置文件不存在", file=sys.stderr)
        sys.exit(1)

    # 获取并输出文件列表
    train_file_list = []    # 训练集文件列表
    train_file_indexs = []
    val_file_list = []      # 测试集文件列表
    val_file_indexs = []
    try:
        files = get_all_files(args.path)
        for idx, file in enumerate(files, 1):
            if 'train' in file:
                train_file_list.append(file)
            elif 'val' in file:
                val_file_list.append(file)
            else:
                continue
    except Exception as e:
        print(f"扫描过程中发生错误：{str(e)}", file=sys.stderr)
        gc.collect()
        sys.exit(1)

    # 打印训练集与验证集
    print(f"训练集文件共 [{len(train_file_list)}], 如下：")
    for i in range(len(train_file_list)):
        filename = train_file_list[i]
        train_file_indexs.append(extract_tfrecord_number(filename))
        print(f"\t[{i+1}/{len(train_file_list)}]: {filename} | index={extract_tfrecord_number(filename)}")
    print(f"验证集文件共 [{len(val_file_list)}], 如下：")
    for i in range(len(val_file_list)):
        filename = val_file_list[i]
        val_file_indexs.append(extract_tfrecord_number(filename))
        print(f"\t[{i+1}/{len(val_file_list)}]: {filename} | index={extract_tfrecord_number(filename)}")

    # 读取 dataset_info.json 配置文件
    try:
        dataset_info = json_comment_parser(args.info_file)
        print(f"配置文件 {args.info_file} 加载成功")
    except Exception as e:
        print(f"错误：'{args.info_file}' 配置文件不加载失败", file=sys.stderr)
        sys.exit(1)

    extract_aviable_indexs(dataset_info["splits"][0]["shardLengths"], train_file_indexs)
    extract_aviable_indexs(dataset_info["splits"][1]["shardLengths"], val_file_indexs)

    # 写文件
    try:
        save_file_name = "./dataset_info_new.json"
        with open(save_file_name, 'w', encoding='utf-8') as f:
            json.dump(dataset_info, f, ensure_ascii=False, indent=4)  #
        print(f"文件保存成功 {save_file_name}")
    except Exception as e:
        print(f"写本地文件失败 {e}")

if __name__ == "__main__":
    main()

使用下面的命令运行脚本后会将对应索引号的字段保存下来：

(openvla) $ python demo.py --path=./bridge_orig/1.0.0 --info=./bridge_orig/1.0.0/dataset_info.json

训练集文件共 [1], 如下：
        [1/1]: ./bridge_orig/1.0.0/bridge_dataset-train.tfrecord-00000-of-01024 | index=0
验证集文件共 [1], 如下：
        [1/1]: ./bridge_orig/1.0.0/bridge_dataset-val.tfrecord-00000-of-00128 | index=0
配置文件 ./bridge_orig/1.0.0/dataset_info.json 加载成功
文件保存成功 ./dataset_info_new.json

在确认生成的文件 split 字段中数量对得上后将其替换掉 ./bridge_orig/1.0.0/dataset_info.json 文件并修改文件名为 dataset_info.json。

4.3 修改数据集名与索引号

然后是修改数据集的名，数据集的名字由 bridge_dataset-train/val.tfrecord-[index]-of-[total] 构成，需要修改的是 [index] 和 [total] 部分，下载了几个就需要将后面这个数改成几，那么上面的文件名在修改后就变成如下所示：

(openvla) $ tree -L 2
|-- bridge_orig
|   -- 1.0.0
|       |-- action_proprio_stats_7d6a416829d818b733e7342f225f3c522a8265a5224e0175f2ab28e26a932ff1.json
|       |-- bridge_dataset-train.tfrecord-00000-of-00001   # 修改后的训练集名
|       |-- bridge_dataset-val.tfrecord-00000-of-00001     # 修改后的验证集名
|       |-- dataset_info.json
|       `-- features.json
...

如果你下载了多个训练集与验证集，其原始文件名如下：

• bridge_dataset-train.tfrecord-00000-of-01024;
• bridge_dataset-train.tfrecord-00131-of-01024;
• bridge_dataset-train.tfrecord-00280-of-01024;
• bridge_dataset-val.tfrecord-00009-of-00128;
• bridge_dataset-val.tfrecord-00030-of-00128;

那么修改的后的名字参考下面：

(openvla) $ tree -L 2
|-- bridge_orig
|   -- 1.0.0
|       |-- action_proprio_stats_7d6a416829d818b733e7342f225f3c522a8265a5224e0175f2ab28e26a932ff1.json
|       |-- bridge_dataset-train.tfrecord-00000-of-00003   # 3个训练集中的第0份
|       |-- bridge_dataset-train.tfrecord-00001-of-00003   # 3个训练集中的第1份
|       |-- bridge_dataset-train.tfrecord-00002-of-00003   # 3个训练集中的第2份
|       |-- bridge_dataset-val.tfrecord-00000-of-00002     # 2个训练集中的第0份
|       |-- bridge_dataset-val.tfrecord-00001-of-00002     # 2个训练集中的第1份
|       |-- dataset_info.json
|       `-- features.json
...

【Note】：本地 index 索引号一定要顺序下来，否则和上面的脚本对不上号。

4.4 执行微调命令

在修改对微调命令前首先确认当前文件结构如下所示：

(openvla) $ tree -L 2
.
|-- datasets			# 保存数据的根文件夹
|   |-- bridge_orig
|-- models				# 保存模型的文件夹
|   |-- openvla-7b
|-- openvla
|   |-- LICENSE
|   |-- Makefile
|   |-- README.md
	...

进行修改以适配

(openvla) $ cd openvla
(openvla) $ torchrun --standalone --nnodes 1 --nproc-per-node 2 vla-scripts/finetune.py \
  --vla_path "../models/openvla-7b" \
  --data_root_dir "../datasets" \
  --dataset_name "bridge_orig" \
  --run_root_dir "../models/fineture-checkpoint" \
  --adapter_tmp_dir "../models/tempory_save" \
  --lora_rank 32 \
  --batch_size 1 \
  --grad_accumulation_steps 1 \
  --learning_rate 5e-4 \
  --image_aug False \
  --shuffle_buffer_size 1 \
  --wandb_project "ft_vla" \
  --wandb_entity "ft_vla_en" \
  --save_steps 5

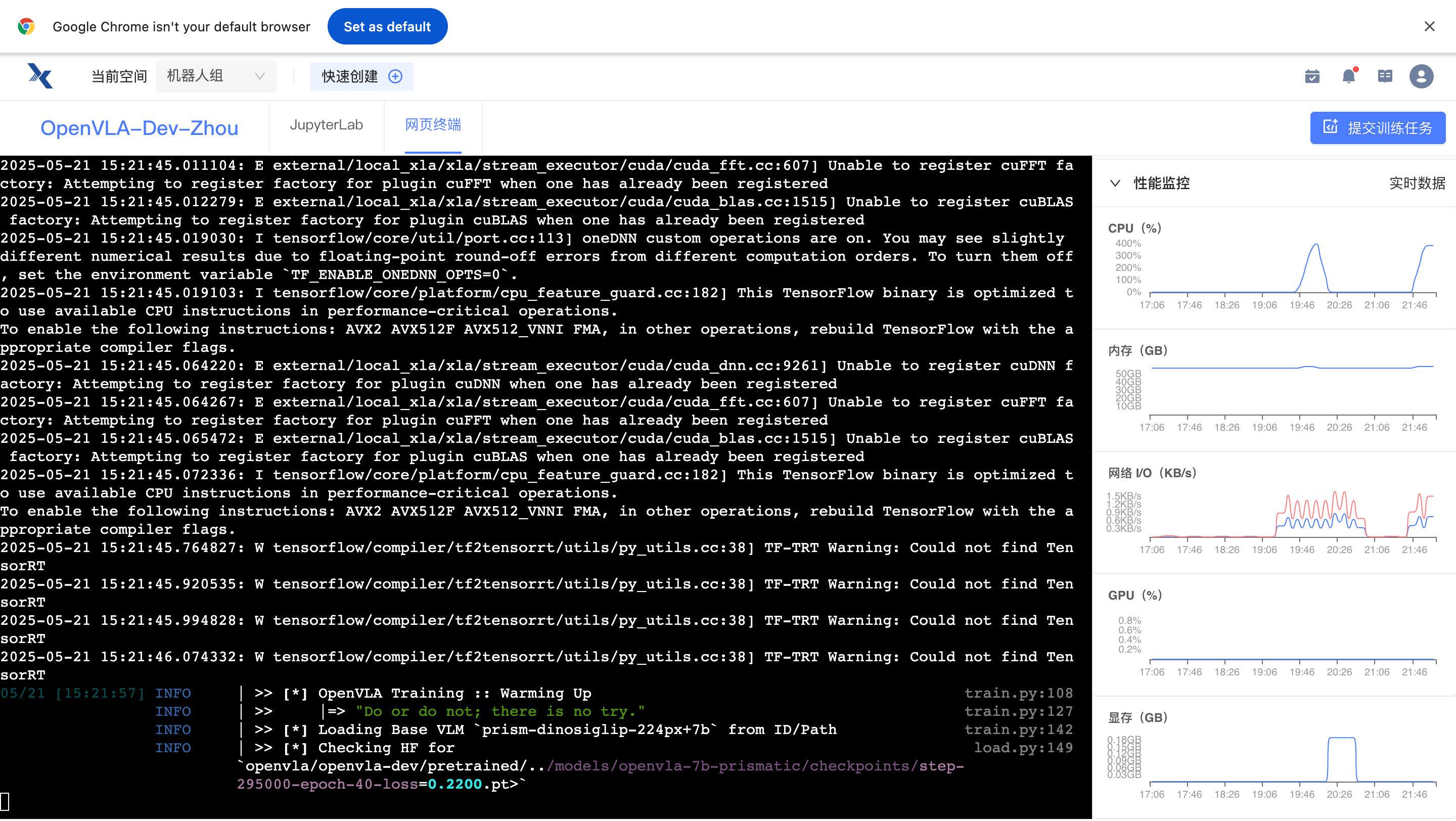

运行结果如下则表示正常：

5. Fully Fine-Tuning OpenVLA

如果你不想以LoRA的方式对模型进行微调，也可以以全量的方式微调，仍然是需要对官方的微调指令进行修改。

【Note】：因为单个checkpoint就已经30GB，而且你需要腾出来一部分显存用于数据加载，因此建议准备好50 GB以上的显存资源，否则这部分内容可能会报错。

5.1 下载模型 checkpoint

全量方式微调需要使用不同的 checkpoint，这个 checkpoint 大小为 30GB 左右，但好在只有这一个文件，建议还是使用下面命令拉取文件结构后通过浏览器从官网上手动下载，然后将下载好的 checkpoint 手动放到 checkpoint 文件夹中，否则大文件下载过程中间中断一下还是非常肉疼的。

(openvla) $ git lfs clone git@hf.co:openvla/openvla-7b-prismatic
(openvla) $ cd openvla-7b-prismatic
(openvla) $ git lfs fetch --all

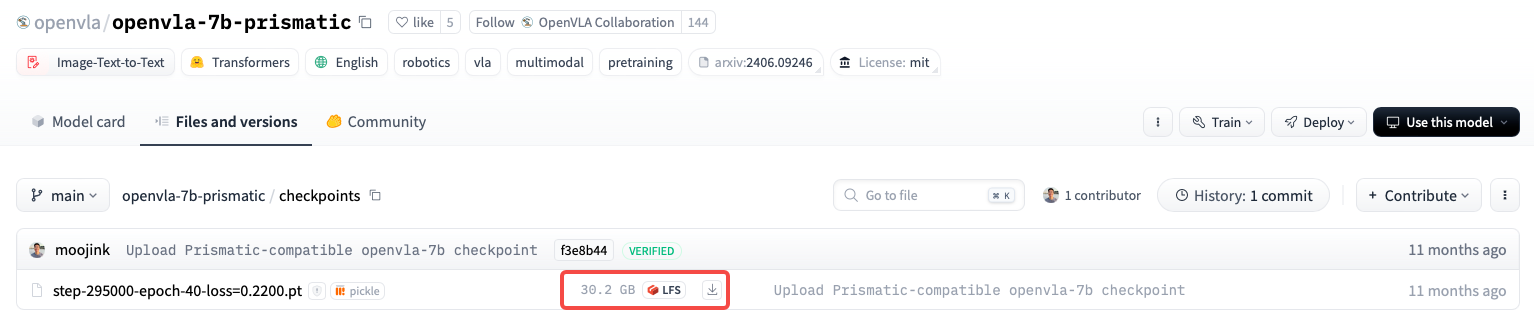

• openvla/openvla-7b-prismatic-checkpoint：https://huggingface.co/openvla/openvla-7b-prismatic/tree/main/checkpoints

最后你的完整文件结构应该如下所示：

(openvla) $ tree -L 2
.
|-- README.md
|-- checkpoints
|   `-- step-295000-epoch-40-loss%3D0.2200.pt		# 下载好的模型
|-- config.json
|-- config.yml
|-- dataset_statistics.json
`-- run-metrics.jsonl

5.2 下载数据集

这部分内容和上面 Fine-Tuning via LoRA 中第一小节的 下载数据集、修改描述文件、修改数据集名与索引号 操作一致，因此不再赘述。

5.3 修改配置文件 vla.py

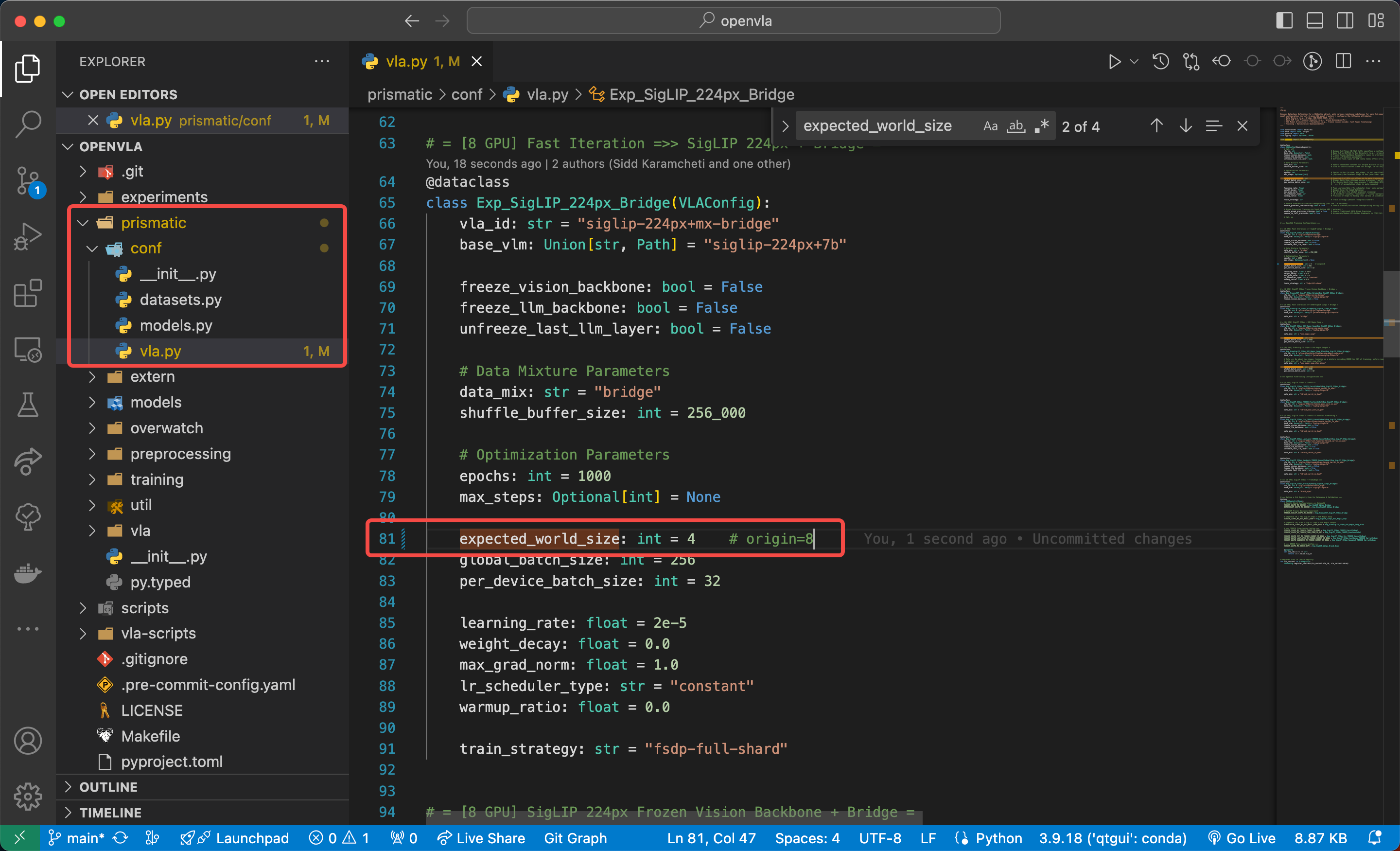

官方原始文件提供了 $8$ 和 $64$ 个 GPU 的微调配置，如果你的GPU资源数和这个不同的话需要修改工程文件中 openvla/prismatic/conf/vla.py 中的 expected_world_size 值，例如我这里有 $4$ 张3090，那么就将这个值修改为 $4$：

5.4 执行微调命令

在执行命令前首先确保你的文件结构如下所示，否则需要修改命令中对应的位置：

(openvla) $ tree -L 2

|-- datasets			# 保存数据的根文件夹
|   |-- bridge_orig
|-- models				# 保存模型的文件夹
|   |-- openvla-7b
|   |-- openvla-7b-prismatic	# checkpoint文件夹
|-- openvla
|   |-- LICENSE
|   |-- Makefile
	...

根据自身情况修改微调命令，重点关注以下几个参数：

• --nproc-per-node ：和上一步的GPU数量保持一致；
• --vla.type ：如果你想用其他类型则需要查看上一步中 vla.py 支持的类；
• --run_id：这个id在 --run_root_dir 文件夹中必须唯一；
• --image_aug：是否使用数据增强，如果你的GPU资源本身很小的话就设置为False；
• --save_interval：检查点保存次数；
• --is_resume：微调预训练检查点，而不是恢复暂停的训练运行；

(openvla) $  torchrun --standalone --nnodes 1 --nproc-per-node 4 vla-scripts/train.py \
  --pretrained_checkpoint "../models/openvla-7b-prismatic/checkpoints/step-295000-epoch-40-loss=0.2200.pt>" \
  --vla.type prism-dinosiglip-224px+mx-bridge \
  --data_root_dir "../datasets" \
  --run_root_dir "../models/fineture-checkpoint" \
  --run_id "prismatic-2025-05-20-01" \
  --image_aug False \
  --wandb_project "prismatic" \
  --wandb_entity True \
  --save_interval 10000 \
  --is_resume False

执行后输出一下内容就表示在正常训练：
