bilibili视频链接：
【最好的OpenGL教程之一】https://www.bilibili.com/video/BV1MJ411u7Bc?p=5&vd_source=44b77bde056381262ee55e448b9b1973

一、知识点整理

1.1.OpenGL管线工作流程

为显卡提供绘制的所有数据，并将数据存储在GPU内存
使用着色器，即在GPU上执行的一种程序，来读取数据并将其显示在屏幕上
绘制图形时使用顶点缓存，即GPU一块内存。所以着色器开始读取时，顶点缓存需要知道缓存层，它包含在缓存区，是一大堆浮点数，决定每个顶点的位置。
还要告诉OpenGL像坐标、纹理、法线等、以及在内存里面有什么，是如何布局的

1.2 Vertex

Vertex不只是顶点
还可以包含一些定点相关的信息。颜色、纹理、坐标、法线等。

1.3 glVertexAttribPointer

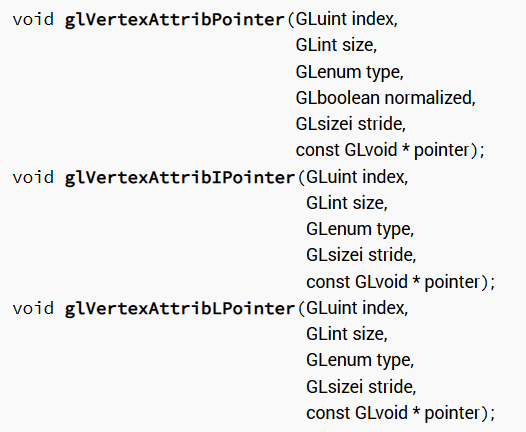

1.3.1 c规范

1.3.2 功能

定义一个通用顶点属性数据数组

1.3.3参数

index

指定要修改的通用顶点属性的索引。

size

指定每个通用顶点属性的组件数。必须是1、2、3、4。此外，符号常量GL_BGRA 被glVertexAttribPointer接受。初始值是4。

type

指定数组中每个组件的数据类型。符号常量GL_BYTE、GL_UNSIGNED_BYTE、GL_SHORT、GL_UNSIGNED_SHORT、GL_INT和GL_UNSIGNED_INT被glVertexAttribPointer和glVertexAttribIPointer接受。此外GL_HALF_FLOAT、GL_FLOAT、GL_DOUBLE、GL_FIXED、GL_INT_2_10_10_10_REV、GL_UNSIGNED_INT_2_10_10_10_REV和GL_UNSIGNED_INT_10F_11F_11F_REV被glVertexAttribPointer接受。GL_DOUBLE也被glVertexAttribLPointer接受，并且是该函数的type参数中唯一被接受的令牌。初始值是GL_FLOAT。

normalized

对于glVertexAttribPointer，指定当固定点数据值被访问时，是否应该进行归一化 (GL_TRUE) 或直接作为固定点值进行转换 (GL_FALSE)。

stride

指定连续的通用顶点属性之间的字节偏移量。如果 stride 为0，则通用顶点属性在数组中被认为是紧密包装的。初始值为0。

步幅。每个顶点之间的字节数量。一个顶点的多个字节被分配给多个属性，如纹理、颜色等。

pointer

指定缓冲区中当前绑定到GL_ARRAY_BUFFER目标的数据存储中第一个通用顶点属性数组的第一个组件的偏移量。初始值为0。

1.3.4示例

glVertexAttribPointer(0, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 2, 0);

1.4 glEnableVertexAttribArray

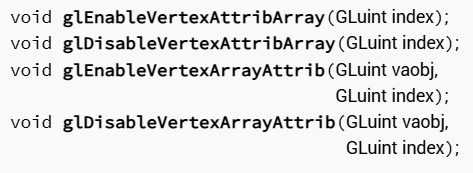

1.4.1 c规范

1.4.2 功能

启用或禁用通用顶点属性数组

1.4.3参数

vaobj

指定用于glDisableVertexArrayAttrib和glEnableVertexArrayAttrib函数的顶点数组对象名称。

index

指定要启用或禁用的通用顶点属性的索引。

1.4.4示例

glEnableVertexAttribArray(0);

二、代码

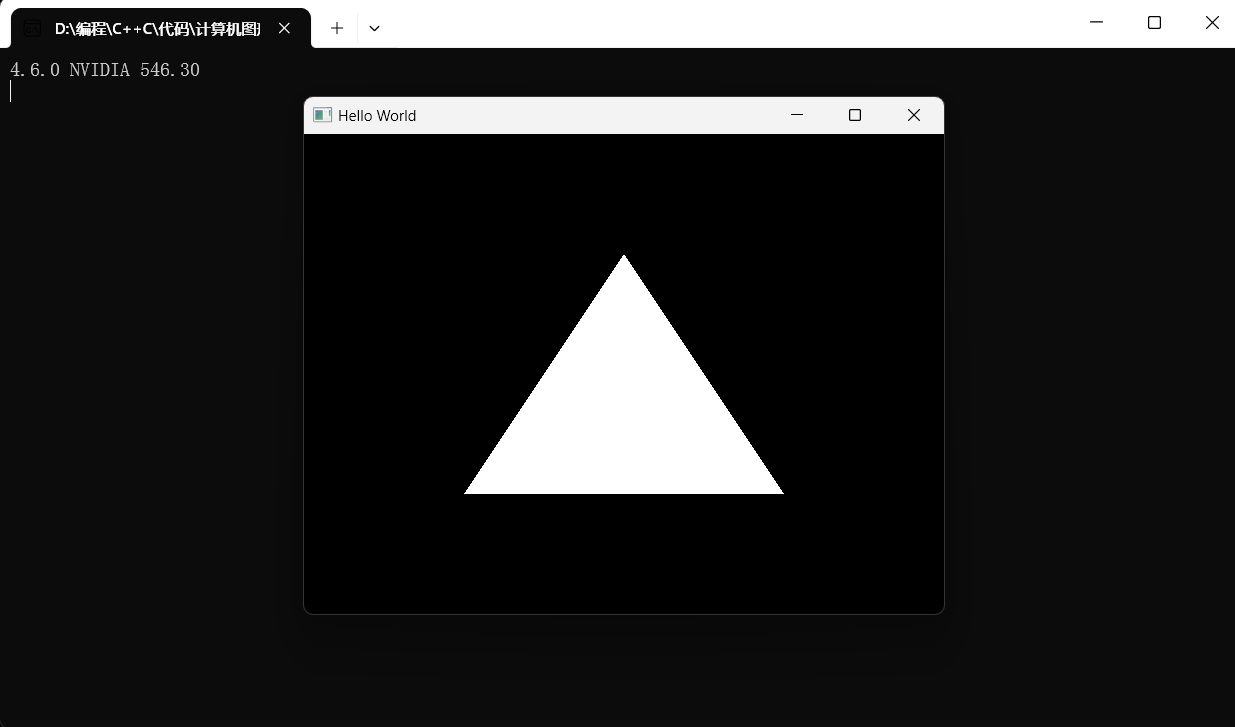

2.1 代码

#include <GL/glew.h>
#include <GLFW/glfw3.h>

#include<iostream>

int main(void)
{
    GLFWwindow* window;

    //初始化glfw
    if (!glfwInit())
        return -1;

    //创建一个窗口模式的窗口并设置OpenGL上下文
    window = glfwCreateWindow(640, 480, "Hello World", NULL, NULL);
    if (!window)//如果窗口创建失败，则终止程序
    {
        glfwTerminate();//释放glfw资源
        return -1;
    }

    //设置当前窗口的上下文,之后所有的OpenGL调用都会在这个上下文中进行
    glfwMakeContextCurrent(window);

    //初始化GLEW
    if (glewInit() != GLEW_OK)
        std::cout << "Error!" << std::endl;

    //打印OpenGL版本信息
    std::cout << glGetString(GL_VERSION) << std::endl;

    //准备数据
    float position[6] = {
        0.0f, 0.5f,
        -0.5f, -0.5f,
        0.5f, -0.5f
    };

    unsigned int buffer;
    glGenBuffers(1, &buffer);
    glBindBuffer(GL_ARRAY_BUFFER, buffer);
    glBufferData(GL_ARRAY_BUFFER, 6 * sizeof(float), position, GL_STATIC_DRAW);

    glEnableVertexAttribArray(0);
    glVertexAttribPointer(0, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 2, 0);

    //渲染循环,直到窗口被关闭
    while (!glfwWindowShouldClose(window))
    {
        //这部分主要：渲染窗口内容
        glClear(GL_COLOR_BUFFER_BIT);


        //刷新缓冲区并交换窗口
        glfwSwapBuffers(window);

        //处理窗口事件,如键盘输入、鼠标移动等
        glfwPollEvents();
    }

    glfwTerminate();
    return 0;
}
