一、 FastDFS 原理

FastDFS 是一个开源的轻量级分布式文件系统，纯 C 实现，目前提供了 C、Java 和 PHP API。功能包括：文件存储，文件同步，文件访问（文件上传、文件下载）等，解决了大容量存储和负载均衡的问题。特别适合以中小文件（建议范围：4KB < file_size <500MB）为载体的在线服务。

Fast DFS 系统有三个角色：跟踪服务器（Tracker Server）、存储服务器（Storage Server）和客户端（Client）。client 请求 Tracker server 进行文件上传、下载，通过 Tracker server 调度最终由 Storage server 完成文件上传和下载，在底层存储上通过逻辑的分组概念，使得通过在同组内配置多个 Storage，从而实现软 RAID10。

1、FastDFS 架构

1.1、Tracker server

跟踪服务器，主要做调度工作，起到均衡的作用；负责管理所有的 Storage server 和 group。
每个 storage 在启动后会连接 Tracker，告知自己所属 group 等信息，并保持周期性心跳。tracker 上的元信息都是由 storage 汇报的信息生成的，本身不需要持久化任何数据，这样使得 tracker 非常容易扩展，直接增加 tracker 机器即可扩展为 tracker cluster 来服务，cluster 里每个 tracker 之间是完全对等的，所有的 tracker 都接受 stroage 的心跳信息，生成元数据信息来提供读写服务，tracker 根据 storage 的心跳信息，建立 group=>[storage server list] 的映射表。

1.2、Storage server

存储服务器，主要提供容量和备份服务；以 group 为单位，每个 group 内部可以有多台 storage server，数据互为备份。客户端上传的文件最终存储在 storage 服务器上。Storage server 没有实现自己的文件系统，而是利用操作系统的文件系统来管理文件，可以将 storage 称为存储服务器。storage 可配置多个数据存储目录，比如有 10 块磁盘，分别挂载在 /data/disk1-/data/disk10，则可将这 10 个目录都配置为 storage 的数据存储目录。

1.3、Client

客户端，上传下载数据的服务器，也就是我们自己的项目所部署在的服务器。FastDFS 向使用者提供基本文件访问接口，比如 upload、download、append、delete 等，以客户端库的方式提供给用户使用。

跟踪服务器和存储节点可由一台或多台服务器构成，均可随时增加或下线且不影响线上服务；跟踪服务器中所有服务器对等，能根据压力情况随时增减

2、文件的上传

Storage server 会连接集群中所有的 Tracker server，定时向它们报告自己的状态，包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息。

上传机制
步骤	操作对象	选择 / 分配规则
（1）	tracker server	集群不止一个时，客户端上传文件可任选一个；接收上传请求后为文件分配 group，规则有 Round robin（group 间轮询）、Specified group（指定确定 group ）、Load balance（剩余存储空间多 group 优先）
（2）	storage server	选定 group 后，在 group 内选，规则有 Round robin（storage 间轮询）、First server ordered by ip（按 ip 排序）、First server ordered by priority（按优先级排序，优先级在 storage 上配置）
（3）	storage path	分配好 storage server 后，storage 为文件分配数据存储目录，规则有 Round robin（存储目录间轮询）、剩余存储空间最多的优先
（4）	生成 Fileid（文件标识）	选定存储目录后，由 storage server ip、文件创建时间、文件大小、文件 crc32 和随机数拼接成二进制串，经 base64 编码；还会按 fileid 两次 hash 选两级 256*256 子目录之一存储文件
（5）	生成文件名	文件存储到子目录后生成，由 group、存储目录、两级子目录、fileid、文件后缀名（客户端指定，区分类型）拼接而成

3、文件的下载

在 download file 时，客户端可选择任意 tracker server；tracker 发送 download 请求给某个 tracker 需带上文件名信息，tracker 从文件名解析出文件的 group、大小、创建时间等信息，然后为该请求选一个 storage 服务器读请求。

（1）定位文件相关流程：客户端上传文件后，存储服务器返回文件 ID，文件 ID 用于以后访问该文件的索引信息。

文件索引信息包含：组名，虚拟磁盘路径，数据两级目录，文件名。

内容	说明
组名	文件上传后所在的 storage 组名称，文件上传成功后由 storage 服务器返回，需客户端自行保存
虚拟磁盘路径	storage 配置的虚拟路径，与磁盘选项 store_path 对应。配置 store_path0 则是 M00，配置 store_path1 则是 M01，以此类推
数据两级目录	storage 服务器在每个虚拟磁盘路径下创建的两级目录，用于存储数据文件
文件名	与文件上传时不同，由存储服务器根据特定信息生成，包含源存储服务器 IP 地址、文件创建时间戳、文件大小、随机数和文件扩展名等信息

知道 FastDFS FID 的组成后，来看 FastDFS 通过 FID 定位需访问文件的方式：
（2）定位文件所在的 group：通过组名 tracker 快速定位客户端需访问的存储服务器组，选合适存储服务器供客户端访问。
（3）定位文件位置：存储服务器依据 “文件存储虚拟磁盘路径” 和 “数据文件两级目录”，快速定位到文件所在目录，再按文件名找到需访问文件。

4、同步时间管理

当一个文件上传成功后，客户端马上发起对该文件下载请求（或删除请求）时，tracker 是如何选定一个适用的存储服务器呢？其实每个存储服务器都需要定时将自身的信息上报给 tracker，这些信息就包括了本地同步时间（即，同步到的最新文件的时间戳）。而 tracker 根据各个存储服务器的上报情况，就能够知道刚刚上传的文件，在该存储组中是否已完成了同步。同步信息上报如下图：

写文件流程

客户端写文件至 group 内一个 storage server 即视为写成功，该 storage server 写完后，由后台线程同步文件至同 group 内其他 storage server 。

binlog 与同步进度记录

每个 storage 写文件后会写 binlog，binlog 含文件名等元信息（无文件数据），用于后台同步；storage 记录向同 group 内其他 storage 同步进度，进度以时间戳记录，需集群内 server 时钟同步，重启可续传。

同步进度汇报与 tracker 处理

storage 同步进度作为元数据汇报给 tracker；tracker 选读 storage 时参考同步进度，会整理 group 内各 storage 同步到其他 storage 的时间戳，取最小的作为对应 storage 的同步时间戳，如 group 内 A、B、C 三个 storage ，按规则为 C 及 A、B 生成同步时间戳。

5、集成 Nginx

        FastDFS 通过 Tracker 服务器，将文件放在 Storage 服务器存储，但是同组存储服务器之间需要进入文件复制，有同步延迟的问题。
        假设 Tracker 服务器将文件上传到了 192.168.4.125，上传成功后文件 ID 已经返回给客户端。此时 FastDFS 存储集群机制会将这个文件同步到同组存储 192.168.4.126，在文件还没有复制完成的情况下，客户端如果用这个文件 ID 在 192.168.4.126 上取文件，就会出现文件无法访问的错误。
        而 fastdfs-nginx-module 可以重定向文件连接到文件上传时的源服务器取文件，避免客户端由于复制延迟导致的文件无法访问错误。
        另外，使用 nginx 反向代理后，后端可以以 HTTP 请求的方式来访问文件资源。访问 nginx 反向代理 + 上传文件时的 ID

二、FastDFs部署

资源列表

操作系统	配置	主机名	IP	备注
OpenEuler24	2C4G	tracker01	192.168.10.101	跟踪服务器 1
OpenEuler24	2C4G	tracker02	192.168.10.102	跟踪服务器 2
OpenEuler24	2C4G	storage1	192.168.10.103	存储服务器 1
OpenEuler24	2C4G	storage2	192.168.10.104	存储服务器 2
OpenEuler24	2C4G	client	192.168.10.105	客户端
OpenEuler24	2C4G	nginx	192.168.10.106	代理

1、基础环境布置

systemctl stop firewalld
setenforce 0

2、安装依赖环境

dnf -y install libtool zlib-devel pcre-devel libevent gcc
tar zxf libfastcommon-1.0.36.tar.gz
cd libfastcommon-1.0.36
./make.sh && ./make.sh install
cd /usr/lib64/
cp ./libfastcommon.so /usr/lib

3、源码编译Fastdfs

tar zxf fastdfs-5.11.tar.gz
cd fastdfs-5.11
./make.sh && ./make.sh install
cd /etc/fdfs/
cp tracker.conf.sample tracker.conf

4、配置tracker服务器

vim /etc/fdfs/tracker.conf

###编辑内容###
base_path=/fastdfs/tracker     #22行
store_group=group1             #53行


####创建base_path目录####
mkdir -p /fastdfs/tracker

####启动tracker服务####
/etc/init.d/fdfs_trackerd start

####查看监听####
ss -anpt | grep trackerd

初次启动，会在/fastdfs/tracker 目录下生成 logs、data 两个目录备注

5、配置storage服务器

cd /etc/fdfs/ && cp storage.conf.sample storage.conf && vim storage.conf

###编辑内容###
# 启用配置文件
disabled=false
# storage 服务端口
port=23000
# 数据和日志文件存储根目录
base_path=/fastdfs/storage
# 第一个存储目录
store_path0=/fastdfs/storage
# tracker 服务器 IP 和端口
tracker_server=192.168.10.101:22122
# tracker 服务器 IP 和端口
tracker_server=192.168.10.102:22122
#需要和 tracker 中的组名保持一致
group_name=group1
# http 访问文件的端口
http.server_port=8888


####创建base_path目录####
mkdir -p /fastdfs/storage

####启动tracker服务####
/etc/init.d/fdfs_storaged start

####查看监听####
ss -anpt | grep storaged

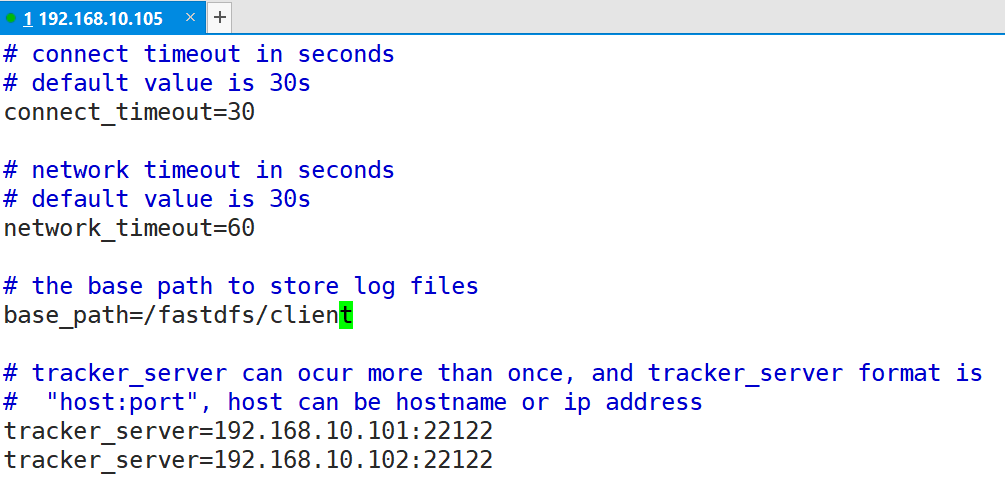

6、配置client节点

cd /etc/fdfs/ && cp client.conf.sample client.conf && vim client.conf

mkdir -p /fastdfs/client

7、测试

7.1、上传方法一：

fdfs_upload_file /etc/fdfs/client.conf test.jpg

7.2、上传方法二：

fdfs_test /etc/fdfs/client.conf upload  test.jpg

8、在所有 storage 节点安装 fastdfs-nginx-module 和 nginx

FastDFS 通过 Tracker 服务器将文件存于 Storage 服务器，同组 Storage 服务器间文件复制有同步延迟问题。如 Tracker 传文件到 storage01，成功返回文件 ID 给客户端后，FastDFS 存储集群机制会同步到同组 storage02 ，若文件未复制完，客户端用文件 ID 在 storage02 取文件会无法访问。

fastdfs-nginx-module 可重定向文件连接到源服务器取文件，避免因复制延迟致文件无法访问错误，解压后的该模块在 nginx 安装时使用。

storage 上的 nginx 用于访问具体文件，且需使用 fastdfs 模块。

8.1、解压 `fastdfs - nginx - module并修改配置文件`

tar zxf fastdfs-nginx-module_v1.16.tar.gz
cd fastdfs-nginx-module && cd src  && vim config

###编辑内容###
ngx_addon_name=ngx_http_fastdfs_module
HTTP_MODULES="$HTTP_MODULES ngx_http_fastdfs_module"
NGX_ADDON_SRCS="$NGX_ADDON_SRCS $ngx_addon_dir/ngx_http_fastdfs_module.c"
CORE_INCS="$CORE_INCS /usr/include/fastdfs /usr/include/fastcommon/"
CORE_LIBS="$CORE_LIBS -L/usr/lib -lfastcommon -lfdfsclient"
CFLAGS="$CFLAGS -D_FILE_OFFSET_BITS=64 -DFDFS_OUTPUT_CHUNK_SIZE='256*1024' -DFDFS_MOD_CONF_FILENAME='\"/etc/fdfs/mod_fastdfs.conf\"'"

8.2、编译安装Nginx

tar zxf nginx-1.19.5.tar.gz
useradd nginx
cp /usr/include/fastcommon/* /usr/include/fastdfs/
cd nginx-1.19.5
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --add-module=/root/fastdfs-nginx-module/src/ --with-cc-opt="-Wno-error=format-truncation"
make && make install
ln -s /usr/local/nginx/sbin/* /usr/local/sbin/

8.3、配置FastDFs

cp /root/fastdfs-nginx-module/src/mod_fastdfs.conf  /etc/fdfs/
vim /etc/fdfs/mod_fastdfs.conf
###编辑内容###
# 连接超时时间（单位：秒 ）
connect_timeout=10
# 用于存储日志的目录
base_path=/tmp
# tracker 服务器 IP 和端口
tracker_server=192.168.10.101:22122
# tracker 服务器 IP 和端口
tracker_server=192.168.10.102:22122
# 表示是否需要在 url 中包含 group 名称，改为 true 时 url 会包含
url_have_group_name=true
# 组名称，需和相关配置保持一致
group_name=group1
# storage 服务器服务端口
storage_server_port=23000
# 存储路径数量
store_path_count=1
# 存储路径
store_path0=/fastdfs/storage

cp /root/fastdfs-5.11/conf/http.conf /etc/fdfs
cp /root/fastdfs-5.11/conf/mime.types /etc/fdfs


# 创建从 FastDFS 数据目录到 M00 目录的符号链接
# 这允许通过 /fastdfs/storage/M00 路径访问实际存储的数据
ln -s /fastdfs/storage/data /fastdfs/storage/M00

8.4、配置Nginx

vim /usr/local/nginx/conf/nginx.conf
location /group1/M00 {

        ngx_fastdfs_module;

        }

9、部署代理

systemctl stop firewalld
setenforce 0
dnf -y install zlib-devel pcre-devel gcc
tar zxf nginx-1.19.5.tar.gz
cd nginx-1.19.5
useradd nginx
./configure --prefix=/usr/local/nginx --user=nginx --group=nginx
make && make install
ln -s /usr/local/nginx/sbin/* /usr/local/sbin/
vim /usr/local/nginx/config/nginx.conf

###编辑内容###
upstream aaa {

    server 192.168.10.103:80;
    server 192.168.10.104:80;

    }

location / {

        proxy_pass http://aaa;

        }


#启动
nginx
