开源的 H.264/AVC 视频编码器库-x264 的交叉编译 和 程序测试

一、环境准备

1. 安装交叉编译工具链
   根据目标ARM架构选择对应工具链（如arm-linux-gnueabihf-）：

   # Ubuntu/Debian系统
   sudo apt-get install gcc-arm-linux-gnueabihf g++-arm-linux-gnueabihf

   # 验证安装
   arm-linux-gnueabihf-gcc --version

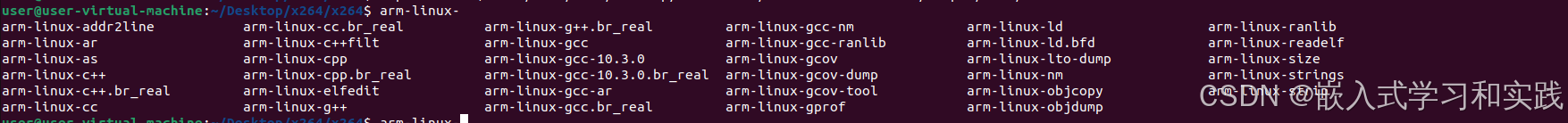

或者手动指定交叉工具链

export PATH=$PATH:/home/user/Desktop/output/host/bin

2. 创建工作目录

   mkdir x264 && cd x264

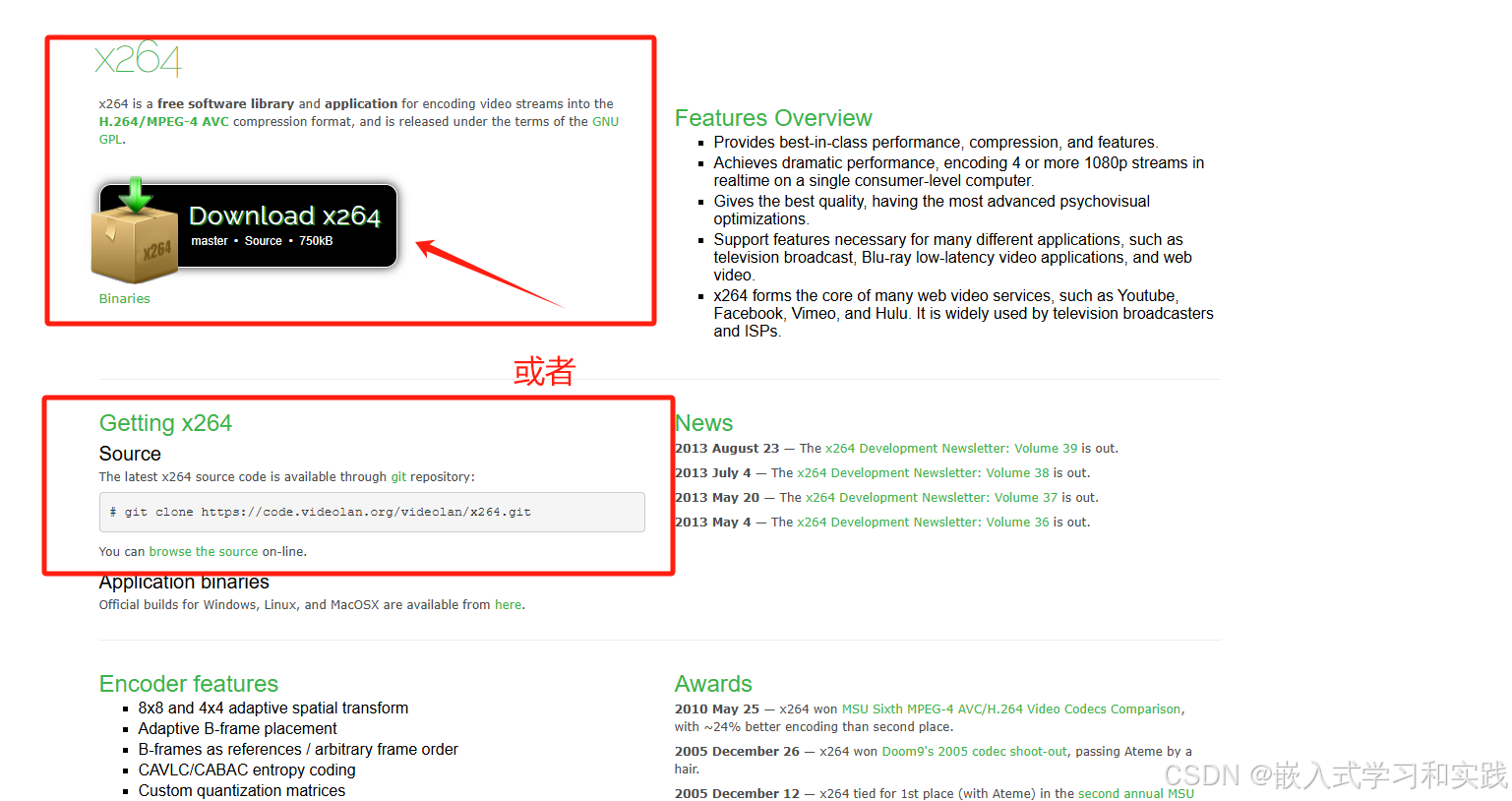

二、下载x264源码

cd x264
git clone https://code.videolan.org/videolan/x264.git

三、配置编译参数

通过./configure指定交叉编译参数：

# 禁止生成共享动态库

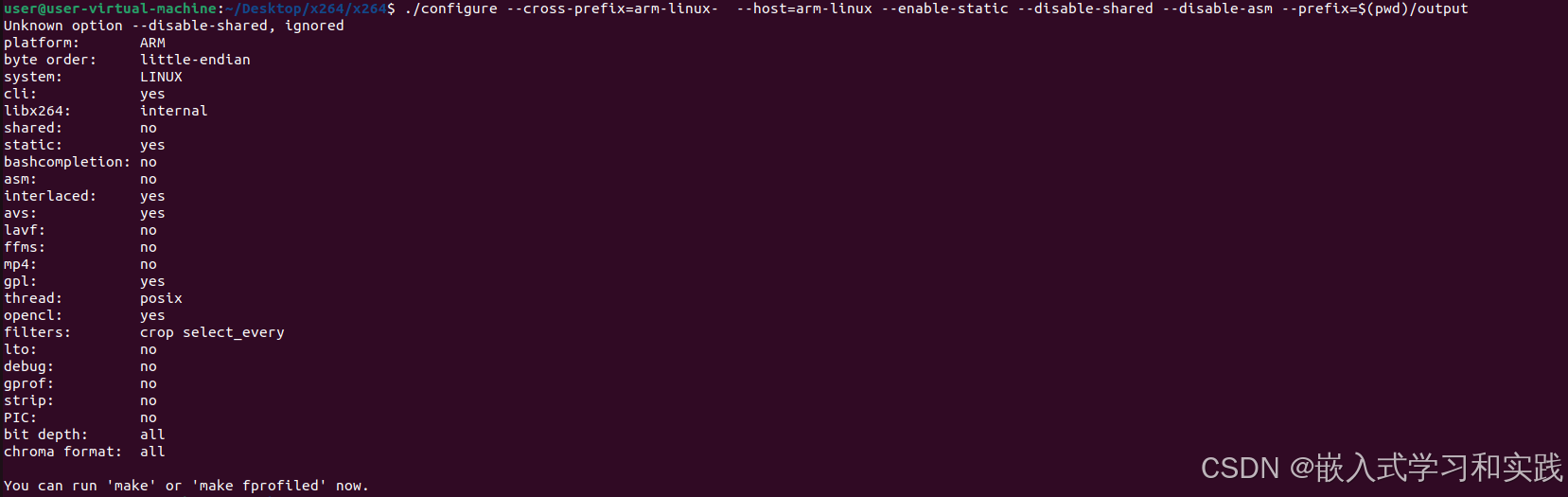

./configure --cross-prefix=arm-linux-  --host=arm-linux --enable-static --disable-shared --disable-asm --prefix=$(pwd)/output

./configure \
  --cross-prefix=arm-linux-gnueabihf- \
  --host=arm-linux \
  --enable-static \
  --disable-shared \
  --disable-asm \
  --prefix=$(pwd)/output

# 允许生成共享动态库
./configure \
  --cross-prefix=arm-linux-gnueabihf- \
  --host=arm-linux \
  --enable-static \
  --enable-shared \
  --disable-asm \
  --prefix=$(pwd)/output

参数说明：

• --cross-prefix：交叉编译器前缀
• --host：目标平台
• --disable-asm：禁用ARM汇编优化（部分架构可能不兼容）
• --prefix：指定安装路径

四、编译与安装

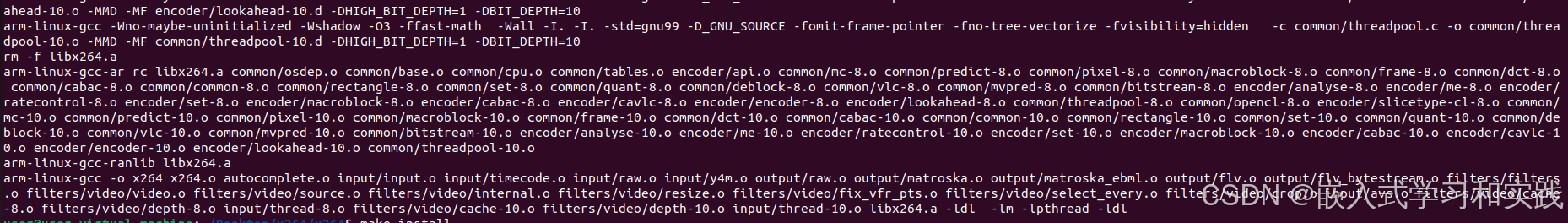

make -j$(nproc)  # 并行编译

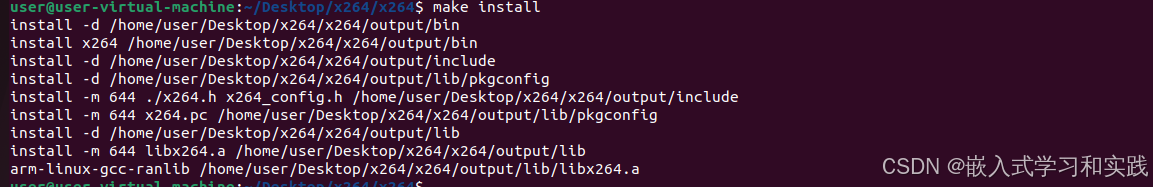

make install      # 安装到output目录

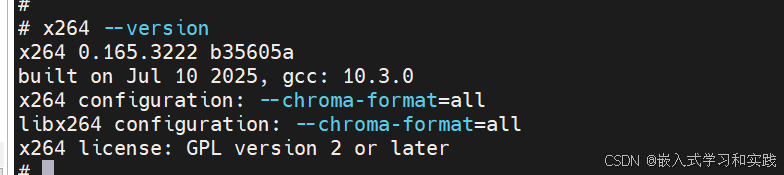

五、验证编译结果

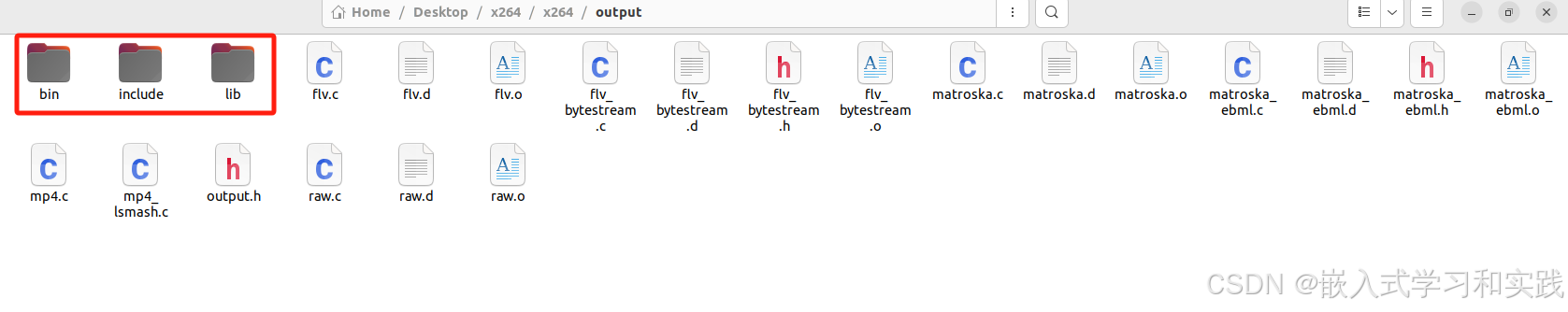

编译成功后，在output目录下生成：

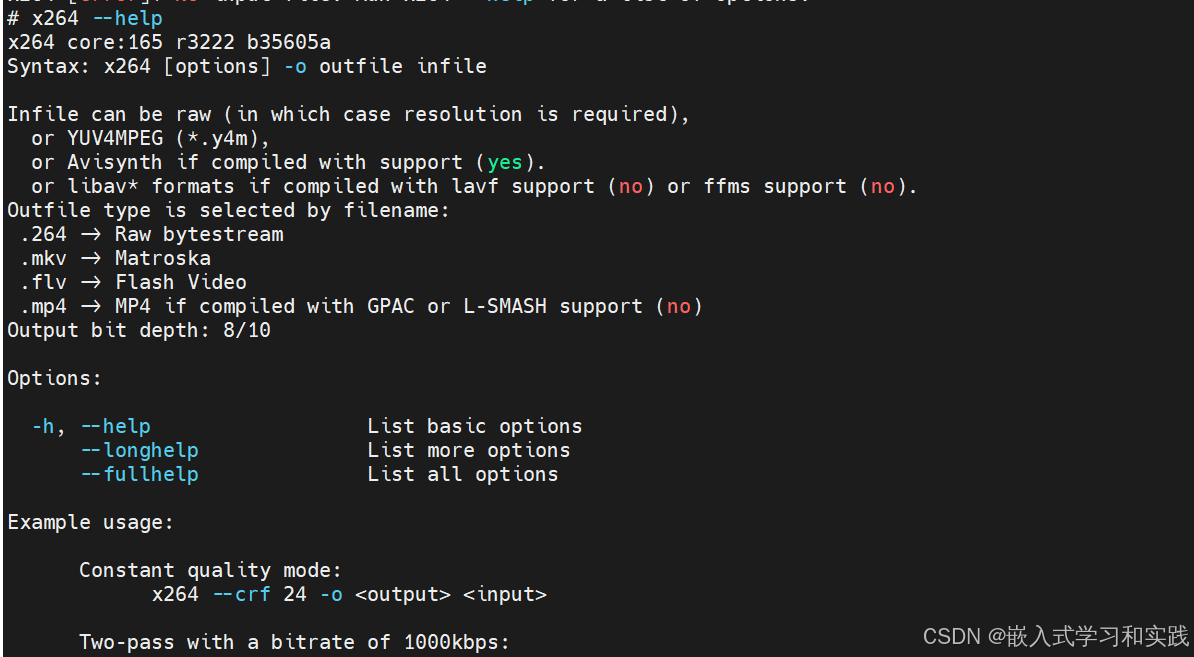

• bin/x264：可执行文件
• lib/libx264.a：静态库
• include/x264.h：头文件

六、编写测试程序

使用 x264 API 将 YUV 视频帧编码为 H.264 数据流。
创建test_x264.c测试代码：

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <x264.h>

#define WIDTH  320//640
#define HEIGHT 240//480
#define FPS    30
#define TOTAL_FRAMES 10//100  // 编码帧数

int main() {
    // 1. 初始化参数结构体
    x264_param_t param;
    if (x264_param_default_preset(&param, "medium", NULL) < 0) {
        fprintf(stderr, "Failed to apply preset\n");
        return -1;
    }

    // 2. 设置编码参数
    param.i_width = WIDTH;
    param.i_height = HEIGHT;
    param.i_fps_num = FPS;
    param.i_fps_den = 1;
    param.i_keyint_max = FPS * 2;  // 关键帧间隔（2秒）
    param.b_vfr_input = 0;
    param.b_repeat_headers = 1;    // 在每个关键帧前添加SPS/PPS
    param.b_annexb = 1;            // 输出annex-b格式

    // 3. 应用配置
    if (x264_param_apply_profile(&param, "high") < 0) {
        fprintf(stderr, "Failed to apply profile\n");
        return -1;
    }

    // 4. 打开编码器
    x264_t *encoder = x264_encoder_open(&param);
    if (!encoder) {
        fprintf(stderr, "Failed to open encoder\n");
        return -1;
    }

    // 5. 创建输入图像
    x264_picture_t pic_in, pic_out;
    x264_picture_alloc(&pic_in, param.i_csp, param.i_width, param.i_height);
    x264_picture_init(&pic_out);

    // 6. 准备输出文件
    FILE *outfile = fopen("test.264", "wb");
    if (!outfile) {
        perror("Failed to open output file");
        return -1;
    }

    printf("Start encoding %dx%d video at %d fps...\n", WIDTH, HEIGHT, FPS);

    // 7. 编码循环
    for (int i = 0; i < TOTAL_FRAMES; i++) {
        // 生成测试图像（渐变彩条）
        uint8_t *y = pic_in.img.plane[0];
        uint8_t *u = pic_in.img.plane[1];
        uint8_t *v = pic_in.img.plane[2];

        // Y分量（亮度）
        for (int h = 0; h < HEIGHT; h++) {
            for (int w = 0; w < WIDTH; w++) {
                y[h * pic_in.img.i_stride[0] + w] = w * 255 / WIDTH;
            }
        }

        // UV分量（色度）
        for (int h = 0; h < HEIGHT/2; h++) {
            for (int w = 0; w < WIDTH/2; w++) {
                u[h * pic_in.img.i_stride[1] + w] = 128 + (h * 128 / (HEIGHT/2));
                v[h * pic_in.img.i_stride[2] + w] = 128 + (w * 128 / (WIDTH/2));
            }
        }

        pic_in.i_pts = i;  // 设置时间戳

        // 执行编码
        x264_nal_t *nals;
        int i_nal;
        int frame_size = x264_encoder_encode(encoder, &nals, &i_nal, &pic_in, &pic_out);

        if (frame_size < 0) {
            fprintf(stderr, "Encoding error at frame %d\n", i);
            break;
        }

        // 8. 写入输出文件
        for (int j = 0; j < i_nal; j++) {
            fwrite(nals[j].p_payload, 1, nals[j].i_payload, outfile);
        }

        if (frame_size > 0) {
            printf("Frame %4d: size=%6d bytes, type=%s, qp=%d\n",
                   i, frame_size,
                   (pic_out.i_type == X264_TYPE_IDR) ? "IDR" :
                   (pic_out.i_type == X264_TYPE_I) ? "I" :
                   (pic_out.i_type == X264_TYPE_P) ? "P" : "B",
                   pic_out.i_qpplus1 - 1);
        }
    }

    // 9. 刷新编码器（处理延迟帧）
    while (1) {
        x264_nal_t *nals;
        int i_nal;
        int frame_size = x264_encoder_encode(encoder, &nals, &i_nal, NULL, &pic_out);
        if (frame_size <= 0) break;

        for (int j = 0; j < i_nal; j++) {
            fwrite(nals[j].p_payload, 1, nals[j].i_payload, outfile);
        }
        printf("Flush frame: size=%d bytes\n", frame_size);
    }

    // 10. 清理资源
    x264_encoder_close(encoder);
    x264_picture_clean(&pic_in);
    fclose(outfile);

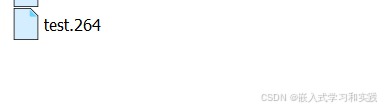

    printf("\nEncoding completed. Output saved to test.264\n");
    printf("You can verify with:\n");
    printf("  ffplay test.264\n");
    printf("  ffprobe test.264\n");

    return 0;
}

1. 参数配置：

   • x264_param_default_preset()：应用预设配置（medium/fast/placebo等）
   • x264_param_apply_profile()：设置编码规格（baseline/main/high）

2. 图像处理：

   • x264_picture_alloc()：分配YUV420P图像内存
   • 手动生成渐变彩条测试图案（实际应用应从文件/摄像头获取）

3. 编码核心：

   • x264_encoder_encode()：执行帧编码
   • 输出NAL单元包含：SPS/PPS/IDR帧/P帧等

4. 输出处理：

   • 写入annex-b格式的原始H.264流
   • 最后刷新编码器获取延迟帧

其它功能

1. 从文件读取YUV：

FILE *yuv_file = fopen("input.yuv", "rb");
fread(pic_in.img.plane[0], 1, WIDTH*HEIGHT, yuv_file);        // Y
fread(pic_in.img.plane[1], 1, WIDTH*HEIGHT/4, yuv_file);     // U
fread(pic_in.img.plane[2], 1, WIDTH*HEIGHT/4, yuv_file);     // V

2. 调整编码参数：

// 提高编码质量
param.rc.i_rc_method = X264_RC_CRF;
param.rc.f_rf_constant = 22.0;  // 0-51, 值越小质量越好

// 启用B帧
param.i_bframe = 3;

// 开启心理视觉优化
param.analyse.b_psy = 1;

3. 实时编码统计：

x264_stats_t stats;
param.b_stats = 1;
x264_encoder_encode(encoder, &nals, &i_nal, &pic_in, &pic_out);
x264_encoder_get_stats(encoder, &stats, 0);
printf("PSNR: Y=%.2f dB, U=%.2f dB, V=%.2f dB\n",
       stats.f_psnr_avg[0], stats.f_psnr_avg[1], stats.f_psnr_avg[2]);

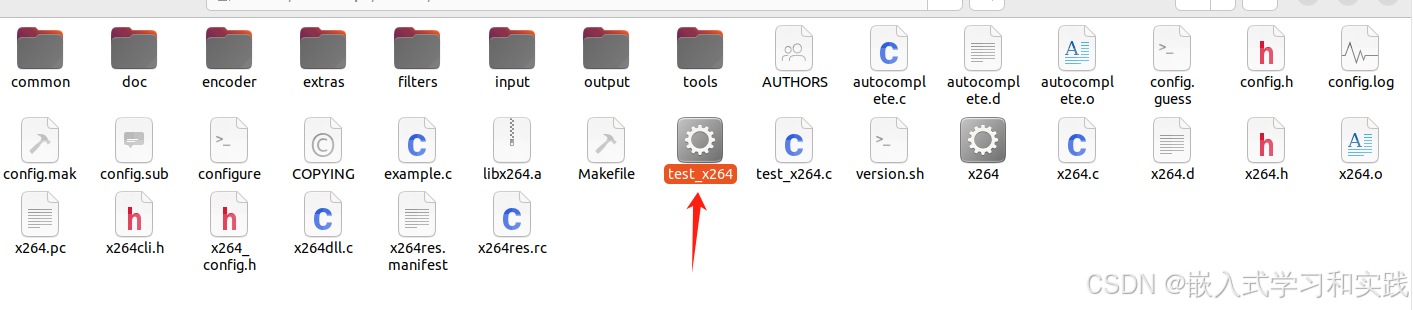

七、交叉编译测试程序

arm-linux-gnueabihf-gcc test_x264.c -o test_x264 \
  -I$(pwd)/output/include \
  -L$(pwd)/output/lib \
  -lx264 -lpthread -lm

八、部署与测试

1. 复制文件到ARM设备

   scp test_x264 root@192.168.1.100:/tmp/  # 替换为实际IP
   scp output/lib/libx264.so.* root@192.168.1.100:/lib/


将输出的/lib目录下的库文件拷贝到开发板的/lib/目录下
将输出的/bin目录下的可执行文件拷贝到开发板的/bin/目录下
文件需要赋权限

测试指令

2. 在ARM设备上运行

   # 设置库路径
   export LD_LIBRARY_PATH=/lib:$LD_LIBRARY_PATH

   # 执行测试
   /tmp/test_x264

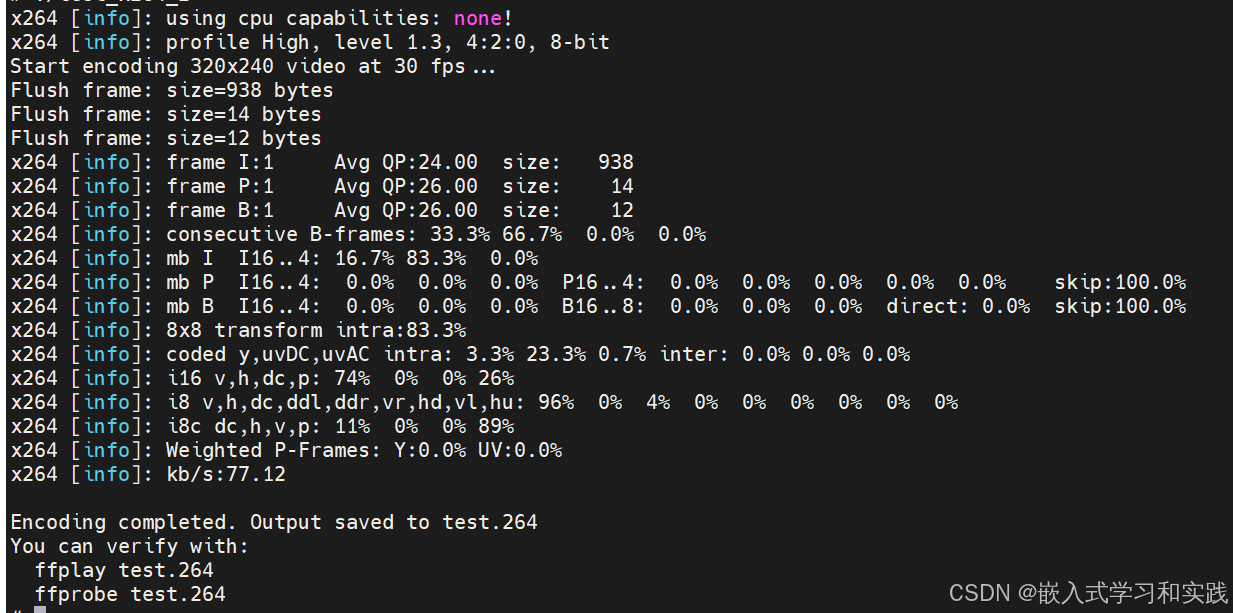

3. 输出

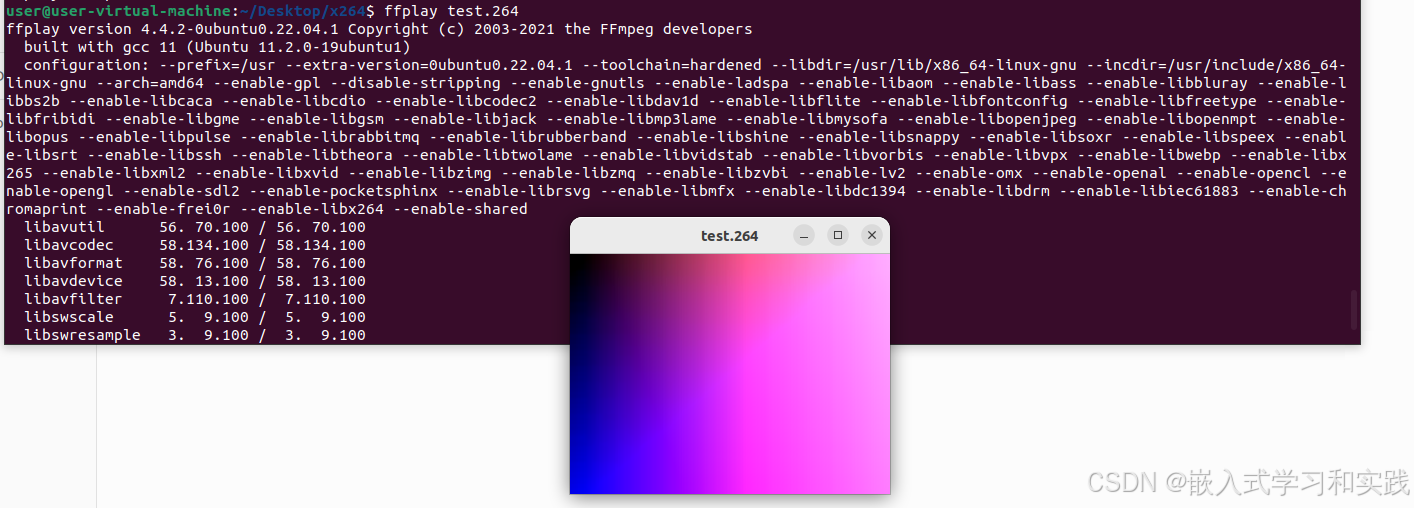

# 使用FFmpeg播放生成的视频
ffplay test.264

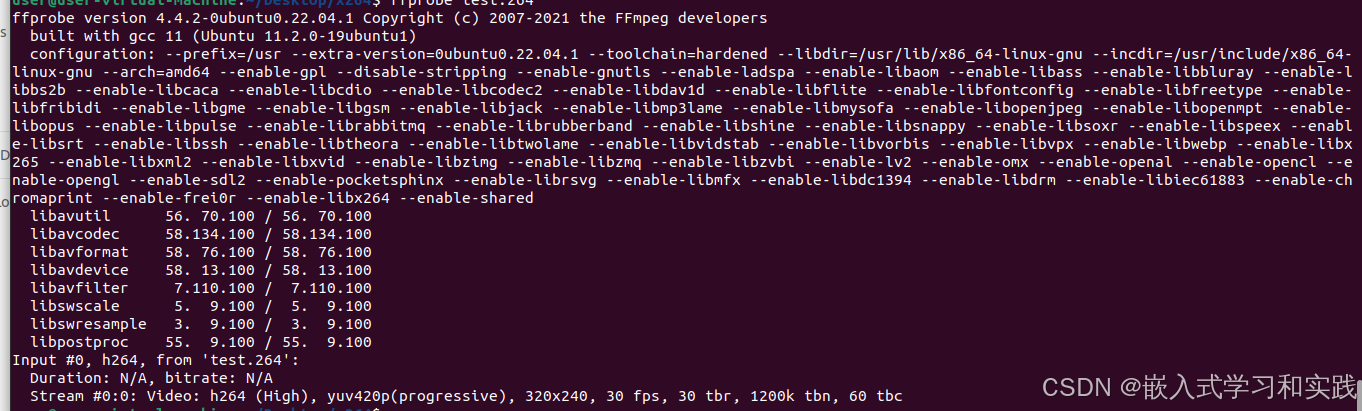

# 查看视频信息
ffprobe test.264

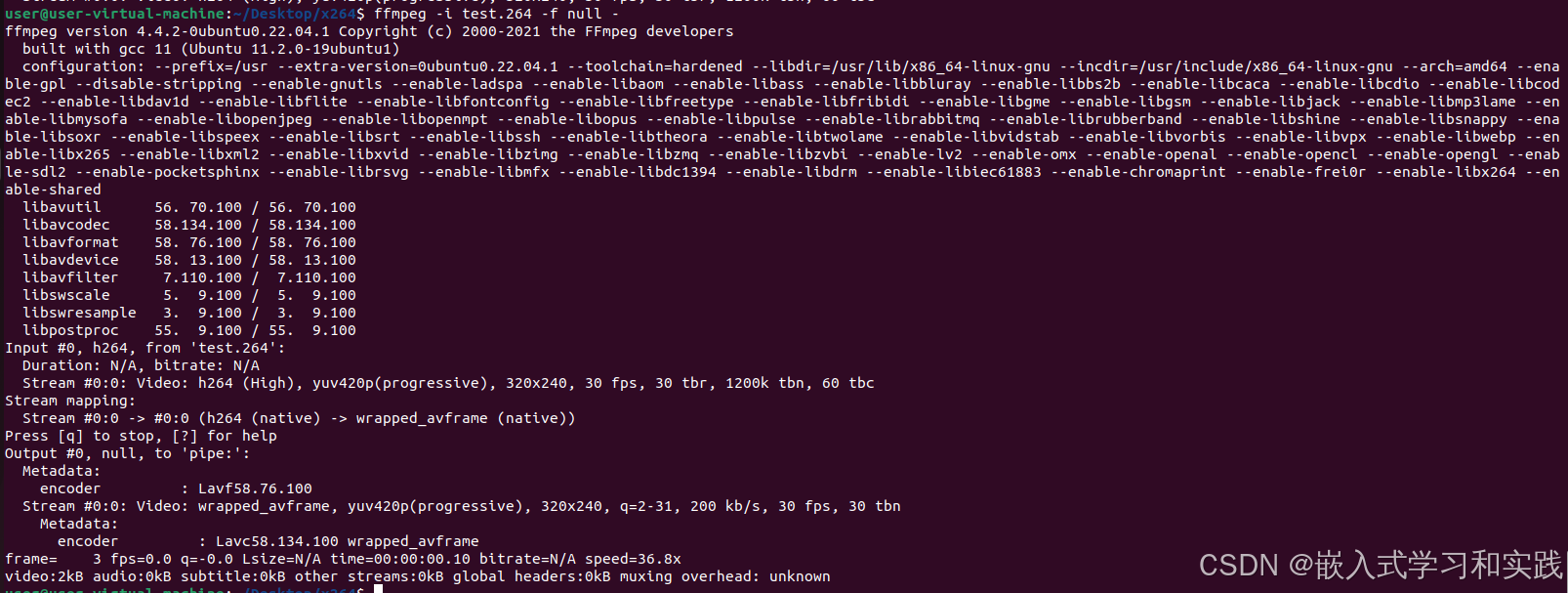

# 检查编码统计
ffmpeg -i test.264 -f null -

常见问题及解决方案

1. 编译报错：undefined reference to 'sqrt'
   解决：在链接命令中添加-lm（数学库）。

2. 运行报错：libx264.so.x: cannot open shared object file
   解决：确保库文件已复制到ARM设备的/lib目录，并执行ldconfig刷新缓存。

3. 性能优化

   • 若ARM设备支持NEON指令集，可启用汇编优化：

     ./configure --enable-neon  # 根据架构选择--enable-*选项


     ./configure --enable-shared --prefix=/home/ubuntu/x264_install/ --host=arm-linux-gnueabihf --disable-asm

        --prefix=/home/ubuntu//x264_install/ ：指定编译后存放路径
        --host=arm-linux-gnueabihf ：指定交叉编译链，用户需要修改为自己的交叉编译器
        --enable-shared ：允许共享
        --disable-asm：跳过汇编
