卷积的定义
卷积是图像处理中最核心的操作之一，其本质是通过卷积核（滤波器）与图像进行滑动窗口计算（像素值乘积之和），实现对图像特征的提取、增强或抑制。
一、二维卷积--针对二维矩阵进行处理
1.1单通道
见得最多的卷积形式，它只有一个通道。
形式：

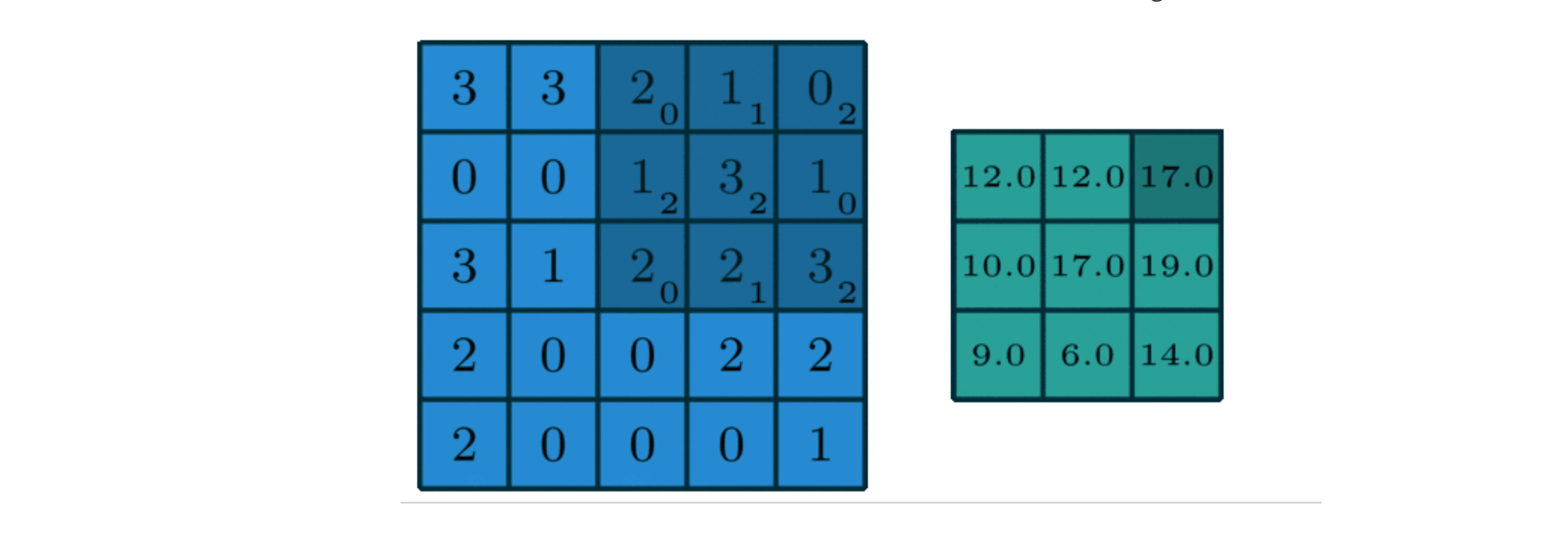

解释：这里的卷积不是旁边绿色的矩阵图，右边绿色的矩阵图叫做特征图（feature map），一般是卷积核与原图进行卷积后的结果图。这里的卷积核是
[0,1,2]
[2,2,0]
[0,1,2]
卷积的过程就是从上到下，从左到右依次开卷，然后乘积求和相加。
1.2多通道
多通道卷积的通道数不在局限于1个，它的通道数是多个的，一般用在图像为多通道图像上，每一个通道的原图形像素值与对应通道的卷积核进行计算，最后再进行多通道的合并（元素相加，在通道上进行特征融合）。
形式：
# 第1个子核（对应输入的R通道）
[
[w11, w12, w13],
[w21, w22, w23],
[w31, w32, w33]
]
# 第2个子核（对应输入的G通道）
[
[u11, u12, u13],
[u21, u22, u23],
[u31, u32, u33]
]
# 第3个子核（对应输入的B通道）
[
[v11, v12, v13],
[v21, v22, v23],
[v31, v32, v33]
]二、三维卷积
在空间的长、宽两个维度基础上，再增加一个深度（或时间）维度进行卷积操作。
核心特点：
- 卷积核是三维的：比如尺寸为
3×3×3（长 × 宽 × 深度），像一个 “小立方体”。 - 作用对象是三维数据：比如视频的连续帧（宽 × 高 × 时间帧）、CT/MRI 的立体医学影像（长 × 宽 × 切片层）等。
三、反卷积
卷积的反向操作，但不是严格反向。卷积是将原图的特征进行提取，会把原图变小。卷积为计算Y。
反卷积也称为转置卷积，它是将小尺寸的特征图恢复为大尺寸。反卷积为计算X。
四、膨胀卷积

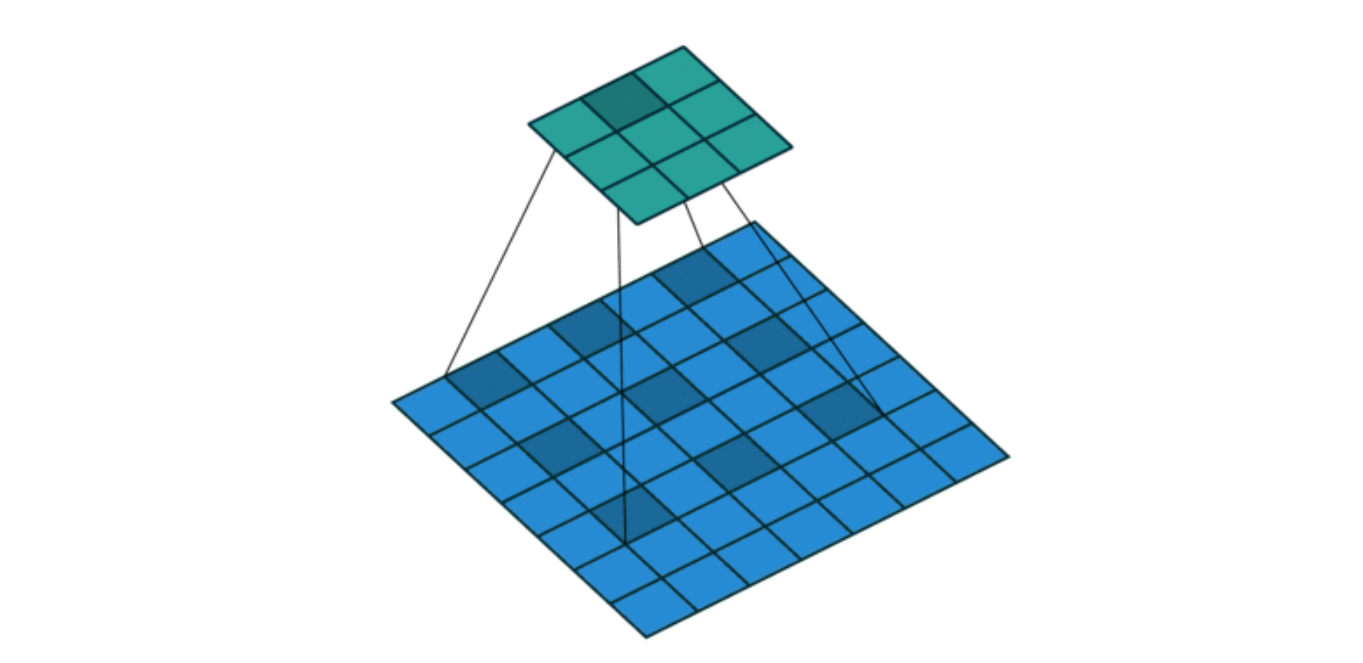

膨胀卷积也叫空洞卷积，主要是为了让卷积核的元素之间插入空格进行膨胀，扩大感受野。一般膨胀率参数L默认为1，公式为L-1。
感受野（Receptive Field）：输出特征图上的一个像素点，对应输入图像（或原始数据）中多大范围的区域。
API：nn.Conv2d(dilation = 2) -----这表示空一格
代码：
import torch
import torch.nn as nn
def test():
c1 = nn.Conv2d(in_chanels=3,out_chanels=1,kernel_size=3,stride=1,paddiong=0,dilation=2)
out = c1(input_data)
print(out.shape)
if __name__ == '__main__':
input_data = torch.randn(1,3,7,7) #1表示批次，3表示通道，7表示高度，7表示宽度
test()结果：
torch.Size([1, 1, 3, 3])
解释：特征图out根据公式可以得到现在的宽高，torchsize里的参数分别表示（batch，channel，height，weight）

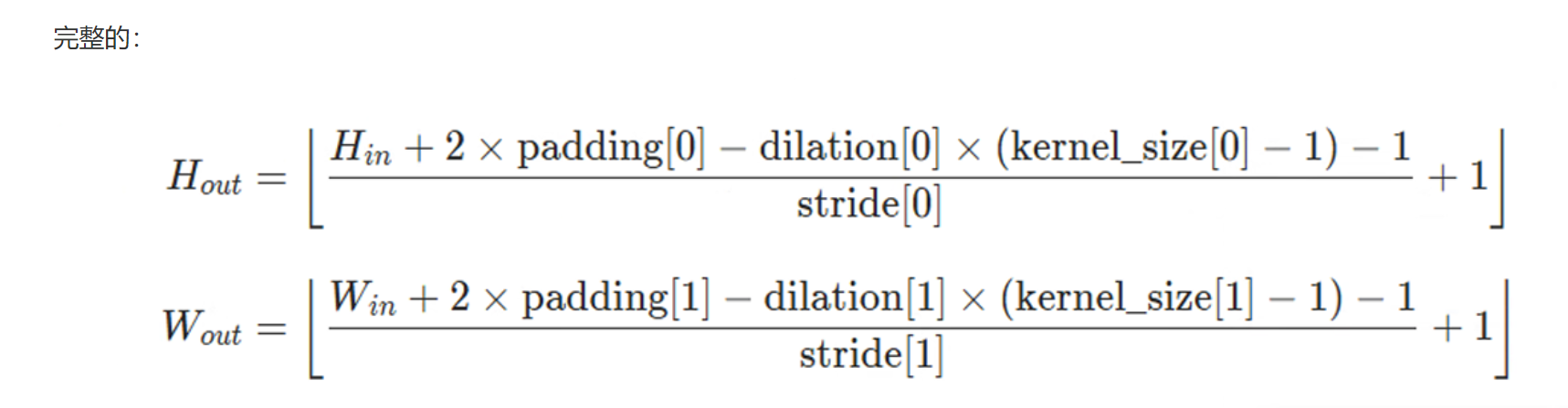

计算公式：
五、可分离卷积
5.1空间可分离卷积
将卷积核拆分成可以用数学公式相乘得到的两个卷积核。用这两个分别的独立的核对原图形进行操作。
拆分的目的：降低计算量。
API：nn.Conv2d(kernel_size = (x,y))
代码：
def test1():
c1 = nn.Conv2d(in_channels=3,out_channels=1,kernel_size=(3,1),stride=1,padding=0,dilation=1)
out = c1(input_data)
print(out.shape)
c2 = nn.Conv2d(in_channels=1,out_channels=1,kernel_size=(1,3),stride=1,padding=0,dilation=1)
out1 = c2(out)
print(out1.shape)
if __name__ == '__main__':
input_data = torch.randn(1,3,7,7) #1表示批次，3表示通道，7表示高度，7表示宽度
test1()结果：
torch.Size([1, 1, 5, 7])
torch.Size([1, 1, 5, 5])
根据结果可以观察到，最终的结果仍然是一样的，计算公式可以用上图计算得到。
#可分离卷积的另一种写法
class SeparbleConv(nn.Module):
def __init__(self):
super(SeparbleConv,self).__init__()
self.c1 = nn.Conv2d(in_channels=32,
out_channels=64,
kernel_size=(3,1),
stride=1,
padding=0,
dilation=1)
self.c2 = nn.Conv2d(in_channels=64,
out_channels=16,
kernel_size=(1,3),
stride=1,
padding=0,
dilation=1)
def forward(self,x):
x = self.c1(x)
out = self.c2(x)
return out
if __name__ == '__main__':
input_data = torch.randn(1,32,214,214)
model = SeparbleConv()
out = model(input_data)
print(out.shape)
weight_desc = model.named_parameters()
for name, param in weight_desc:
print(name, param.shape)结果：
torch.Size([1, 16, 212, 212])
c1.weight torch.Size([64, 32, 3, 1])
c1.bias torch.Size([64])
c2.weight torch.Size([16, 64, 1, 3])
c2.bias torch.Size([16])
5.2深度可分离卷积
深度可分离卷积的卷积核分为两部分，一部分为深度卷积核，一部分为1*1卷积（点卷积）。
卷积过程：
（1）输入图的每一个通道都有对应的卷积核，通道数有多少，卷积核的个数就有多少。
（2）对前一个深度可分离卷积的结果进行1*1卷积，对上一个特征图进行特征融合，形成新的特征图结果。这里不会改变形状大小，只是把重要的特征凸显出来，不重要的信息逐渐抹去。
注意：深度卷积时，要对其进行分组。
分组是为了减少参数量和计算量，如果仍按照传统的全连接层网络创建的话，参数会多的多。
eg:
传统卷积中，每个输出通道都依赖于所有输入通道的信息。 例如：输入 64 通道，输出 128 通道，传统卷积需要 64×128 个 3×3 卷积核，总参数量为 64×128×3×3 = 73,728。 这种 “全连接” 方式计算开销极大，尤其在深层网络中会导致参数量爆炸。
分组卷积将输入通道和输出通道按组隔离，每组内独立进行卷积，最后拼接结果。 例如：同样是输入 64 通道、输出 128 通道，若设置groups=2：
输入被分为 2 组（每组 32 通道）；
输出也被分为 2 组（每组 64 通道）；
每组内的卷积：每个输出通道只连接到对应的输入组（如第一组的 64 个输出通道仅由第一组的 32 个输入通道计算得到）。
此时，每组需要 32×64 个 3×3 卷积核，两组总参数量为 2×(32×64×3×3) = 36,864，相比传统卷积减少近一半！
代码验证：
#深度可分离卷积
class depthConv(nn.Module):
def __init__(self):
super(depthConv,self).__init__()
self.c1 = nn.Conv2d(in_channels=8,
out_channels=8, #参数量3*3*1*1*8 = 72
kernel_size=(3,3),
stride=1,
padding=0,
dilation=1,
groups=8) #分组卷积
# 这里的c1是深度可分离卷积中的depthwise卷积
# 下面的c2是深度可分离卷积中的pointwise卷积
self.c2 = nn.Conv2d(in_channels=8,
out_channels=8, #参数量8*8*1*1 =64
kernel_size=(1,1),
stride=1,
padding=0,
dilation=1,
)
def forward(self,x):
x = self.c1(x)
out = self.c2(x)
return out
#普通卷积
class Conv(nn.Module):
def __init__(self):
super(Conv,self).__init__()
self.c1 = nn.Conv2d(in_channels=8,
out_channels=8, #参数量3*3*8*8 = 576
kernel_size=(3,3),
stride=1,
padding=0,
dilation=1,)
def forward(self,x):
out = self.c1(x)
return out
if __name__ == '__main__':
input_data = torch.randn(1,8,32,32) #1表示批次，8表示通道，7表示高度，7表示宽度
model = depthConv()
out = model(input_data)
print(out.shape)
moedl2 = Conv()
out2 = moedl2(input_data)
print(out2.shape)
#打印权重参数
weight = model.named_parameters()
for name,para in weight:
print(name,para.shape)
print('------------------------')
weight2 = moedl2.named_parameters()
for name,para in weight2:
print(name,para.shape)结果：
torch.Size([1, 8, 30, 30])
torch.Size([1, 8, 30, 30])
c1.weight torch.Size([8, 1, 3, 3])
c1.bias torch.Size([8])
c2.weight torch.Size([8, 8, 1, 1])
c2.bias torch.Size([8])
------------------------
c1.weight torch.Size([8, 8, 3, 3])
c1.bias torch.Size([8])
六、扁平卷积
将标准卷积拆分成3个1*1的卷积核，然后分别对输入层进行卷积计算。
七、分组卷积
将卷积分组放到两个GPU中并发执行。这里的分组和前边深度可分离卷积的分组一样，都是为了解决参数量和计算量的问题。
代码：
#分组卷积
class GroupConv(nn.Module):
def __init__(self):
super(GroupConv,self).__init__()
self.c1 = nn.Conv2d(in_channels=32,
out_channels=256, #参数量4*32*3*3*8 = 9216
kernel_size=3,
stride=1,
padding=0,
dilation=1,
groups=8)
def forward(self,x):
out = self.c1(x)
return out
class Conv(nn.Module):
def __init__(self):
super(Conv,self).__init__()
self.c1 = nn.Conv2d(in_channels=32,
out_channels=256, #参数量32*256*3*3 = 73728
kernel_size=3,
stride=1,
padding=0,
dilation=1,
groups=1)
def forward(self,x):
out = self.c1(x)
return out
if __name__ == '__main__':
input_data = torch.randn(1,32,512,512) #1表示批次，32表示通道，512表示高度，512表示宽度
model = Conv() #普通卷积
out = model(input_data)
print(out.shape)
model1 = GroupConv() #分组卷积
out = model1(input_data)
print(out.shape)
weight_group = model1.named_parameters()
for name,weight in weight_group:
print(name,weight.shape)
print('上面的是分组权重信息，下面的是普通全连接权重信息------------------------')
weight = model.named_parameters()
for name,weight in weight:
print(name,weight.shape)结果：
torch.Size([1, 256, 510, 510])
torch.Size([1, 256, 510, 510])
c1.weight torch.Size([256, 4, 3, 3])
c1.bias torch.Size([256])
上面的是分组权重信息，下面的是普通全连接权重信息------------------------
c1.weight torch.Size([256, 32, 3, 3])
c1.bias torch.Size([256])
八、混洗分组卷积
分组卷积中最终结果会按照原先的顺序进行合并组合，阻碍了模型在训练时特征信息在通道间流动，削弱了特征表示。混洗分组卷积，主要是将分组卷积后的计算结果混合交叉在一起输出。
九、整体结构--卷积神经网络案例

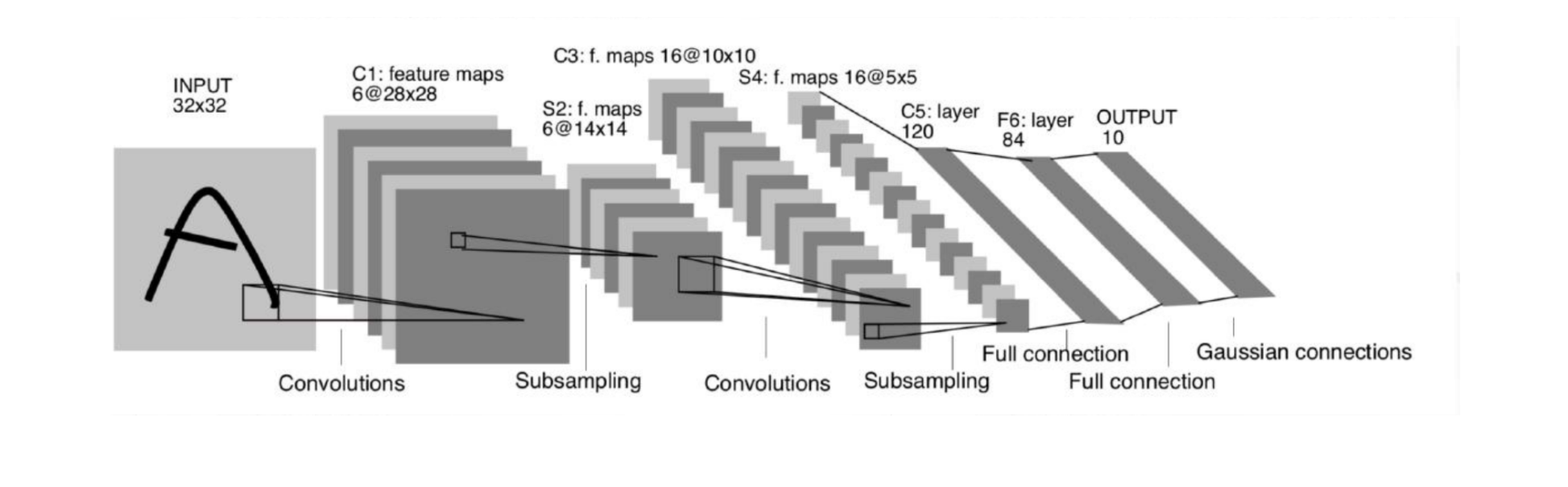

根据该图定义一个可以识别手写数字的卷积神经网络案例：
步骤：
（1）导入数据集
（2）加载数据集
（3）构建网络模型
（4）定义设备、轮次、学习率、优化器、损失函数、数据加载器；
（5）开始训练
（6）模型保存----在代码中暂未体现
（7）模型预测----在代码中暂未体现
代码：
import torch
import torch.nn as nn
from torch.utils.data import DataLoader
from torchvision import datasets,transforms
import os
from torchvision.datasets import MNIST
import torch.optim as optim
#定义数据预处理
#数据地址
file_path = os.path.relpath(os.path.join(os.path.dirname(__file__), 'data'))
#定义数据集
train_data = MNIST(root=file_path,
train=True,
transform=transforms.ToTensor(),
download=False)
#查看文件类别，标签
class_names = train_data.classes
print(class_names)
#定义数据加载器
train_loader = DataLoader(train_data,batch_size=32,shuffle=True,drop_last=True)
#当设置 drop_last=True 时：
# 如果训练数据总量不能被 batch_size 整除，最后一个样本数量不足 batch_size 的批次会被丢弃。
# 如果设置为 False，最后一个样本数量不足 batch_size 的批次会被保留，但可能会导致训练结果不稳定。
#定义网络结构
class MyNet(nn.Module):
def __init__(self):
super(MyNet,self).__init__()
#定义网络结构
self.c1 = nn.Sequential(
nn.Conv2d(in_channels=1,out_channels=6,kernel_size=5),
nn.ReLU()
)
self.s2 = nn.AdaptiveAvgPool2d(14)
#自适应地调整为指定大小（这里是 14×14），而无需手动计算核大小、步长等参数。
self.c3 = nn.Sequential(
nn.Conv2d(in_channels=6,out_channels=16,kernel_size=5),
nn.ReLU()
)
self.s4 = nn.AdaptiveAvgPool2d(5)
self.l5 = nn.Sequential(
nn.Linear(16*5*5,120),
nn.ReLU()
)
self.l6 = nn.Sequential(
nn.Linear(120,84),
nn.ReLU()
)
self.l7 = nn.Linear(84,10)
def forward(self,x):
#前向传播
x = self.c1(x)
x = self.s2(x)
x = self.c3(x)
x = self.s4(x)
x = x.view(x.size(0),-1)
x = self.l5(x)
x = self.l6(x)
out = self.l7(x)
return out
#定义设备、学习率等参数
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = MyNet()
model.to(device)
epochs = 20
lr = 0.001
opt = optim.Adam(model.parameters(),lr=lr)
criterion = nn.CrossEntropyLoss()
#训练
for epoch in range(epochs):
model.train()
total_loss = 0
acc_total = 0
for i,(x,y) in enumerate(train_loader):
x,y = x.to(device),y.to(device)
opt.zero_grad() #梯度清零
out = model(x)
out = torch.argmax(out, dim=1)
acc_total += (out == y).sum().item()
loss = criterion(out,y)
total_loss += loss.item()
loss.backward() #反向传播
opt.step()
if i%10 == 0: #每训练10个batch打印一次
print(f'epoch:{epoch},loss:{loss.item()}')
print("epoch:", epoch, "loss:", total_loss/ len(train_loader.dataset), "acc:", acc_total / len(train_loader.dataset))
