一、实验知识总结（真机）

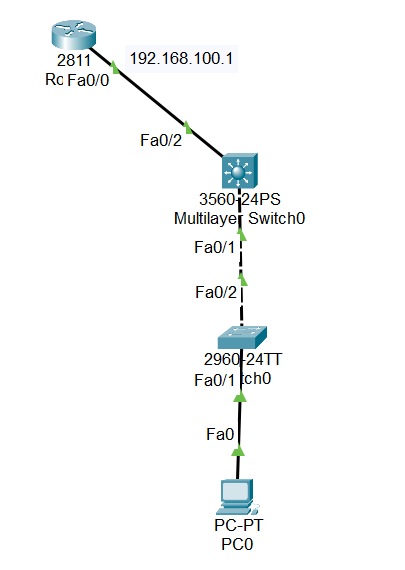

实验拓扑图：
二层交换机配置：
Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#sw mode access
Switch(config-if)#sw access vlan 10
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#sw mode trunk
三层交换机配置：
Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#int f0/1
Switch(config-if)#sw trunk encap dot1Q
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#sw trunk encap dot1Q
Switch(config-if)#sw mode trunk
Switch(config-if)#exit
Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#ip helper-address 192.168.100.1
Switch(config-if)#exit
Switch(config)#int vlan1
Switch(config-if)#no shut
Switch(config-if)#ip address 192.168.100.254 255.255.255.0
Switch(config)#ip access-list extended vlan10
Switch(config-ext-nacl)#10 deny udp any eq 68 any eq 67
Switch(config-ext-nacl)#20 permit ip any any
Switch(config-ext-nacl)#exit
Switch(config)#int vlan10
Switch(config-if)#ip access-group vlan10 in
路由器配置：
Router>en
Router#conf t
Router(config)#int f0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.100.1 255.255.255.0
Router(config-if)#exit
Router(config)#service dhcp
Router(config)#ip dhcp pool vlan10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.254
Router(dhcp-config)#exit
Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.254
实验心得：
① 容易忘记给路由器配置静态路由(ip route 0.0.0.0 0.0.0.0 192.168.100.254)和打开接口（no shutdown)；
② 容易忘记给三层交换机的vlan 10（SVI接口）配置中继功能；
③ 对于ACL的配置命令格式不熟悉;
④ 容易忘记将ACL应用到接口上。
⑤ 对于昨天的CHAP认证实验，之所以没有抓到三次握手的报文，是因为我直接undo shutdown接口了，应该先shutdown接口再undo shutdown接口。（下图是抓到的三次握手报文）
二、理论知识总结

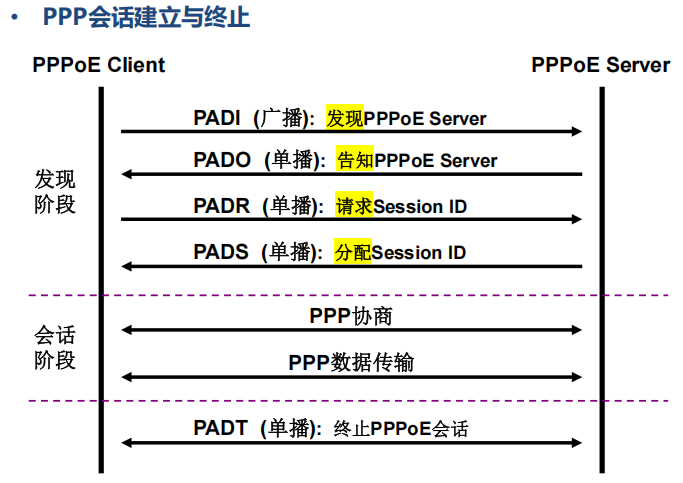

1. PPPoE协议原理与会话流程
（1）发现阶段（建立会话标识）
PADI（广播）：客户端广播发送，用于发现网络中的 PPPoE Server。
PADO（单播）：Server 回应客户端，告知自身存在。
PADR（单播）：客户端向选定 Server 请求分配 Session ID。
PADS（单播）：Server 分配唯一 Session ID 给客户端，会话通道建立。
（2）会话阶段（数据传输与协商）
PPP 协商：基于建立的会话，依次完成 LCP（链路配置）、认证（如 PAP/CHAP）、NCP（网络层参数协商，如 IP 分配 ）。
数据传输：协商完成后，通过 PPPoE 会话传输业务数据（如上网流量）。
PADT（单播）：客户端或 Server 发送，用于主动终止 PPPoE 会话。
2. Internet接入认证方式
核心逻辑：先限定访问，再认证放行。

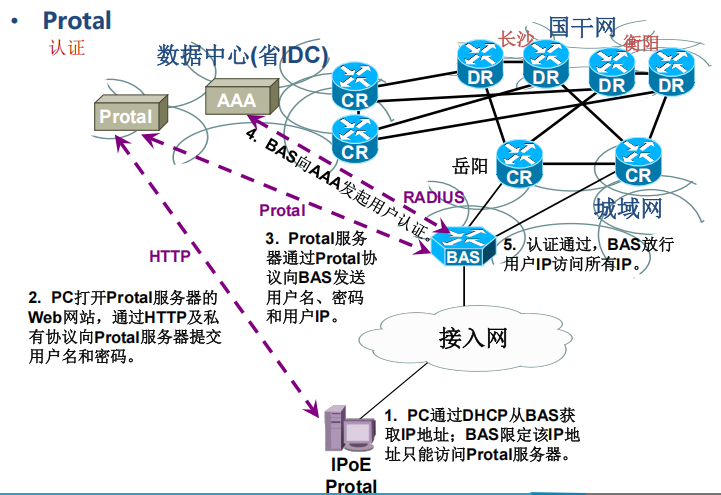

Portal认证（网页认证）流程：
① 获取 IP 并限制访问：PC 从 BAS（宽带接入服务器 ）通过 DHCP 拿到 IP，但仅能访问 Portal 服务器，无法通外网。
② 触发 Portal 认证：PC 打开 Portal 服务器 Web 页面，用 HTTP 等协议提交用户名 / 密码。
③ 认证信息转发：Portal 服务器通过私有协议，把用户账号密码发给 BAS 。
④ AAA 鉴权：BAS 调用 AAA（认证、授权、计费 ）系统，校验用户身份。
⑤ 认证放行：鉴权通过后，BAS 放开该 IP 访问权限，PC 可正常上网。
3. NAT的概念及应用场景
企业接入互联网时，因私网 IP 无法直接连通公网，产生两大组网需求：
① 公网地址：企业用私网 IP，接入公网需向运营商申请公网 IP，IPv4 稀缺、费用高，IPv6 充裕可按需申请。
② 公网路由：拿到公网 IP 后，需解决与互联网路由对接，以及企业内网路由部署，保障用户访问公网 。

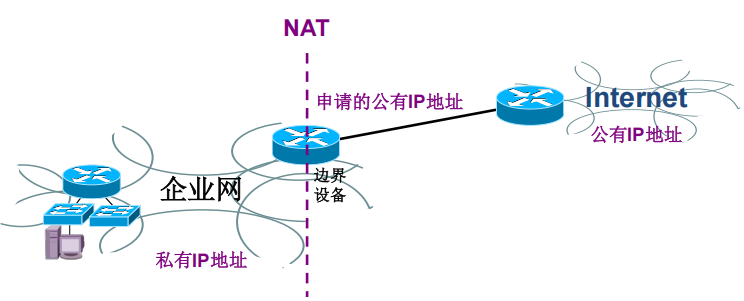

IPv4公网地址稀缺的解决方法：
向运营商申请一小段或1个公有IP，在边界设备上做网络地址转换，将私有IP转换成公有IP，然后再访问Internet。

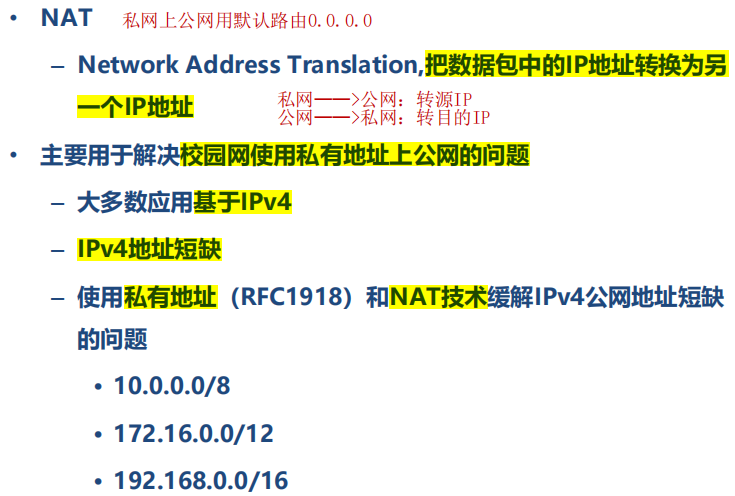

3.1 NAT概述

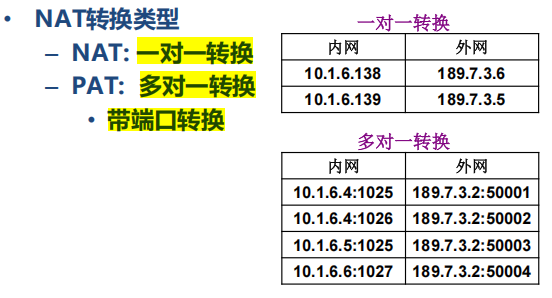

3.2 NAT转换类型
NAT转换表：存储NAT地址转换条目。
（1）动态NAT：只转换IP地址，没有节省地址。路由器的NAT地址转换表由内网设备上公网的数据流触发形成的。
（2）动态PAT：转换IP地址和端口，节省公网IP地址。路由器的NAT地址转换表由内网设备上公网的数据流触发形成的。
（3）静态NAT：只转换IP地址，没有节省地址。路由器的NAT地址转换表由管理员手工固定。
（4）静态PAT：转换IP地址和端口，节省公网IP地址。路由器的NAT地址转换表由管理员手工固定。

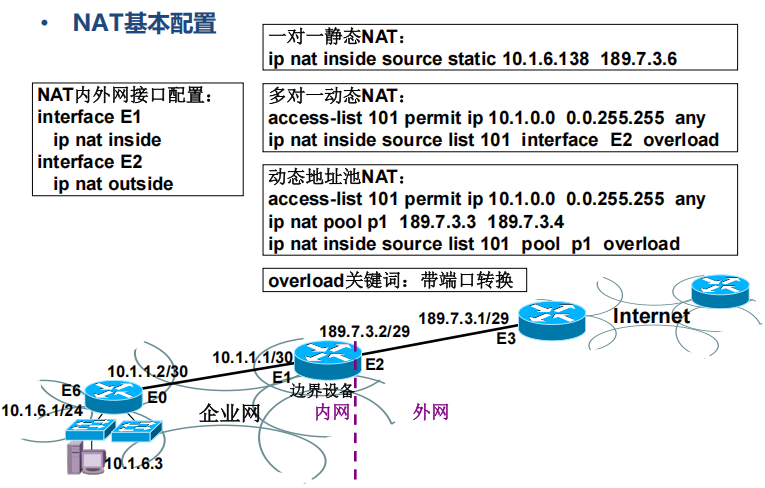

3.3 NAT基本配置
3.4 NAT的工作原理
核心逻辑：IP 和端口的 “替换 - 还原”
① 内网访问外网：内网设备用私有 IP 发请求，NAT 设备把私有 IP （源IP）换成公网 IP，让外网回包能找对设备；
② 外网回应内网：外网回包带着公网 IP 来，NAT 设备查映射，把公网 IP （目的IP）换回对应私有 IP，传给内网设备。
注意：① 思科设备：入方向先ACL包过滤，再NAT；出接口反之；
② 华为华三设备：入方向和出方向均先ACL包过滤，再NAT。
