项目背景

七层负载均衡工作在OSI模型的应用层，支持HTTP/HTTPS等协议深度解析，支持丰富的高级转发规则。与四层负载均衡单纯关注IP+端口不同，七层负载均衡能够理解应用层协议内容，实现更精细化的流量控制。

公司原有七层负载均衡存在以下两点问题：

1）适用于经典网络场景，不支持专有网络(Virtual Private Cloud，简称VPC)，无法满足云上租户需求

2）后端主机组支持裸金属和虚拟机，缺失了云原生场景

基于上述问题，统一七层负载均衡项目产生，旨在通过一套负载均衡服务，支持混合网络架构，后端主机适配多种实例类型。服务主要有以下特点：

智能路由决策：通过解析HTTP头信息（User-Agent、Cookie）、URL路径、SSL会话ID等参数实现精细化流量调度
会话保持机制：通过注入Cookie或生成SessionID确保用户请求持续指向同一后端服务器
主动健康检查：主动探活后端upstream存活状态，避免upstream异常引发请求异常
配置热加载：配置统一变更可实时生效，减少配置维护复杂度
高可用：通过集群容灾、会话保持、可用区多活等机制保障实例的可用性

服务架构设计

1. 服务整体架构

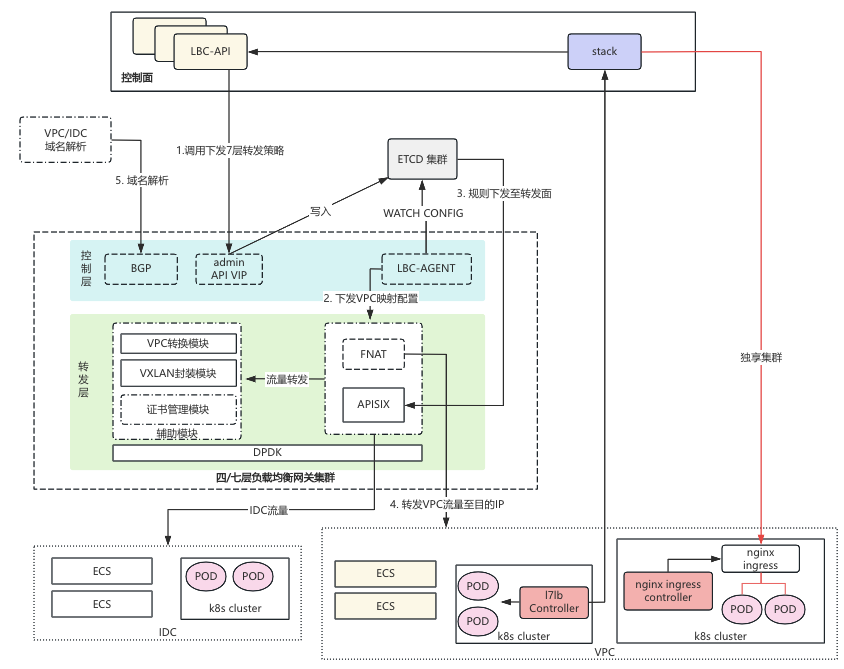

统一七层负载均衡架构分为控制面和转发面两部分，如图2.1所示。

控制面除原有LBC-API(四七层共用)外，还引入apisix admin API用于七层规则的下发。存储使用ETCD集群，毫秒级的变化通知机制，使得配置变更达到实时的效果，支持集群管理，更好的适配容器场景。VPC场景下，控制面为VPC内upstream分配一个唯一IP用于替换upstream的真实VPC IP。

第二部分是转发面，真正去处理来自客户端请求，转发用户的真实流量，支持多种功能，如身份验证、证书卸载、日志分析和可观测性等，不做数据的存储。VPC场景中，转发面复用FNAT网关转发逻辑，根据唯一IP和真实VPC IP的映射关系，将流量封装VXLAN后发送至upstream所在宿主机。

图2.1 服务架构图

七层相关资源如service、route、upstream等可通过调用LBC-API创建/删除/修改

1. API会继续调用admin api vip将请求写入ETCD集群

2. LBC-AGENT程序监听ETCD变更，将VPC映射配置通过命令下发至FNAT转发面

3. 转发面监听ETCD变更，使得七层转发规则生效

4. IDC流量直接转发至对应IP，VPC内流量经过额外封装转发至对应宿主机

5. 业务申请域名解析，将域名解析到对应的VIP(EIP/VPC内VIP)即可访问使用

2.服务部署架构

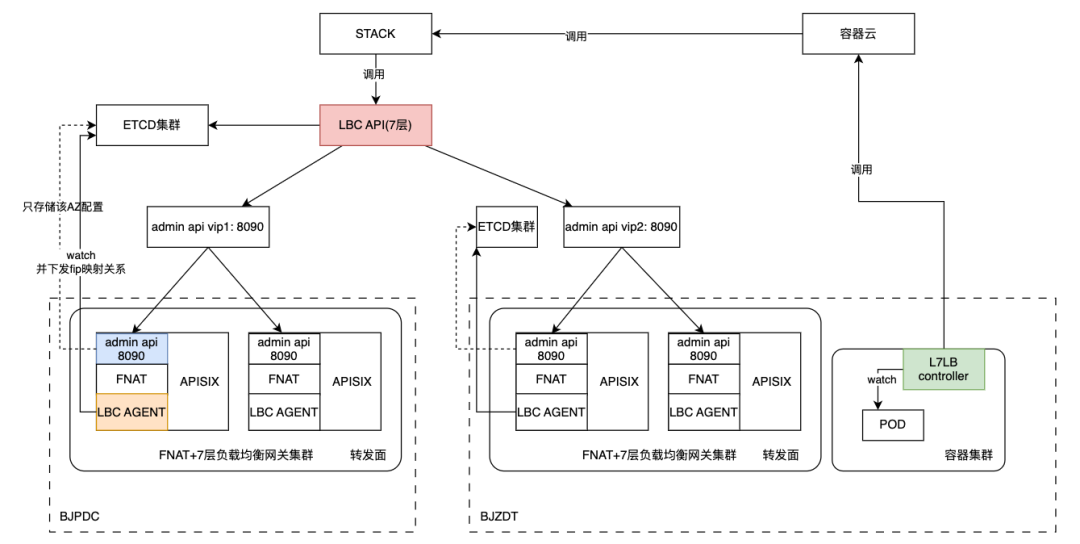

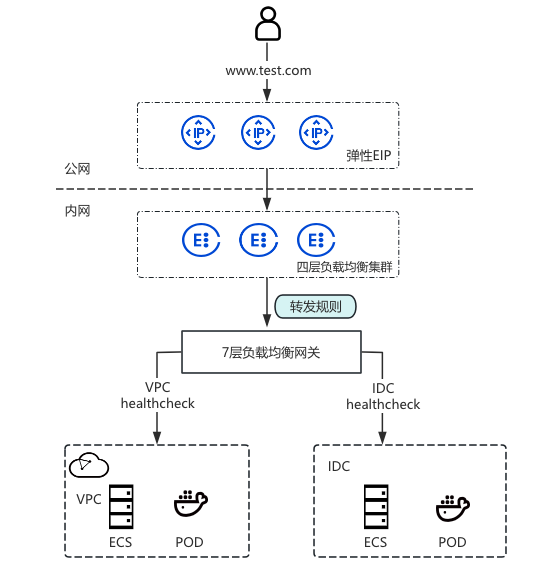

服务部署架构如图2.2所示

统一接口：stack平台为统一请求入口，对外提供openAPI供业务方调用，容器云通过该入口进行七层负载均衡资源的接口操作，后续其他业务统一走openAPI接入。
高可用：控制面/存储地域级别部署，转发面可用区(AZ)粒度集群模式部署，单台服务器宕机，请求自动切到集群其他台。
四七层混合部署：复用四层已有能力，减少额外开发
