工业相机如何通过光度立体成像技术实现高效精准的2.5D缺陷检测
🎯光度立体成像搞定2.5D缺陷检测
工业检测里，有些缺陷藏得特别深——比如烟盒表面0.1mm的压痕、电池防爆阀的细微凸起，普通相机拍 flat 图根本看不出来。这时候，光度立体成像技术就派上用场了：通过多角度打光，让物体表面的凹凸缺陷“显形”，精准还原2.5D特征，比人眼更擅长捕捉那些“摸得着但看不清”的瑕疵。

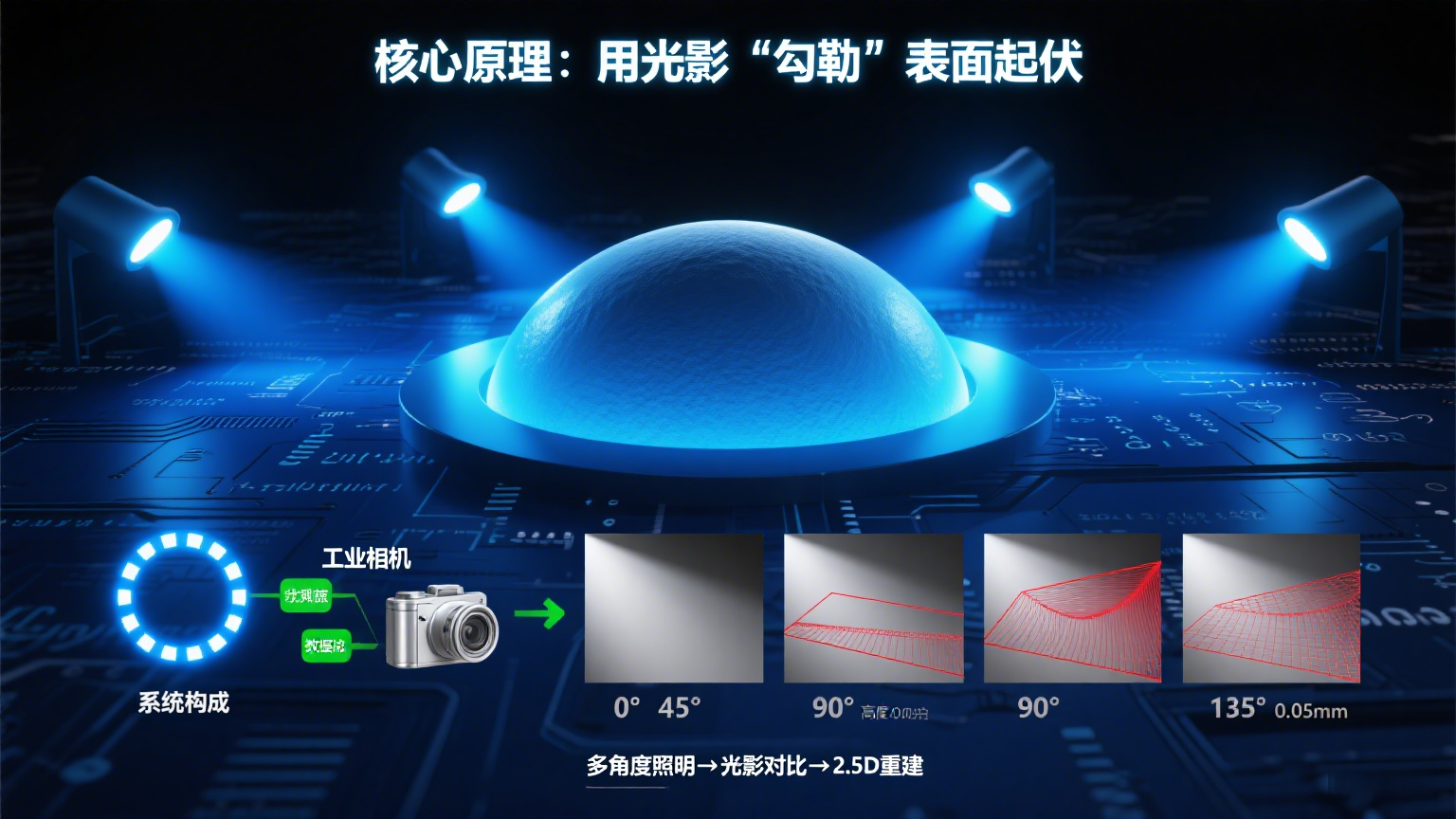

🎯一、核心原理：用光影“勾勒”表面起伏
光度立体成像的逻辑很简单：同一物体，用不同角度的光照射，拍多张图，对比光影变化，就能算出表面的凹凸程度。
- 比如一个微小凸起，正面打光时它是亮的，侧面打光时边缘会出现阴影，通过这些明暗差异，算法能反推出凸起的高度和形状；
- 系统组成也不复杂：一套可切换角度的光源（比如环形排列的LED）、一台相机、一套分析算法。光源从3个以上方向依次打光，相机同步拍照，最后通过光影对比重建出物体表面的2.5D形貌。
这种技术的妙处在于，不用复杂的3D扫描设备，仅靠光影变化就能“算”出表面细节，成本低、速度快，特别适合生产线实时检测。

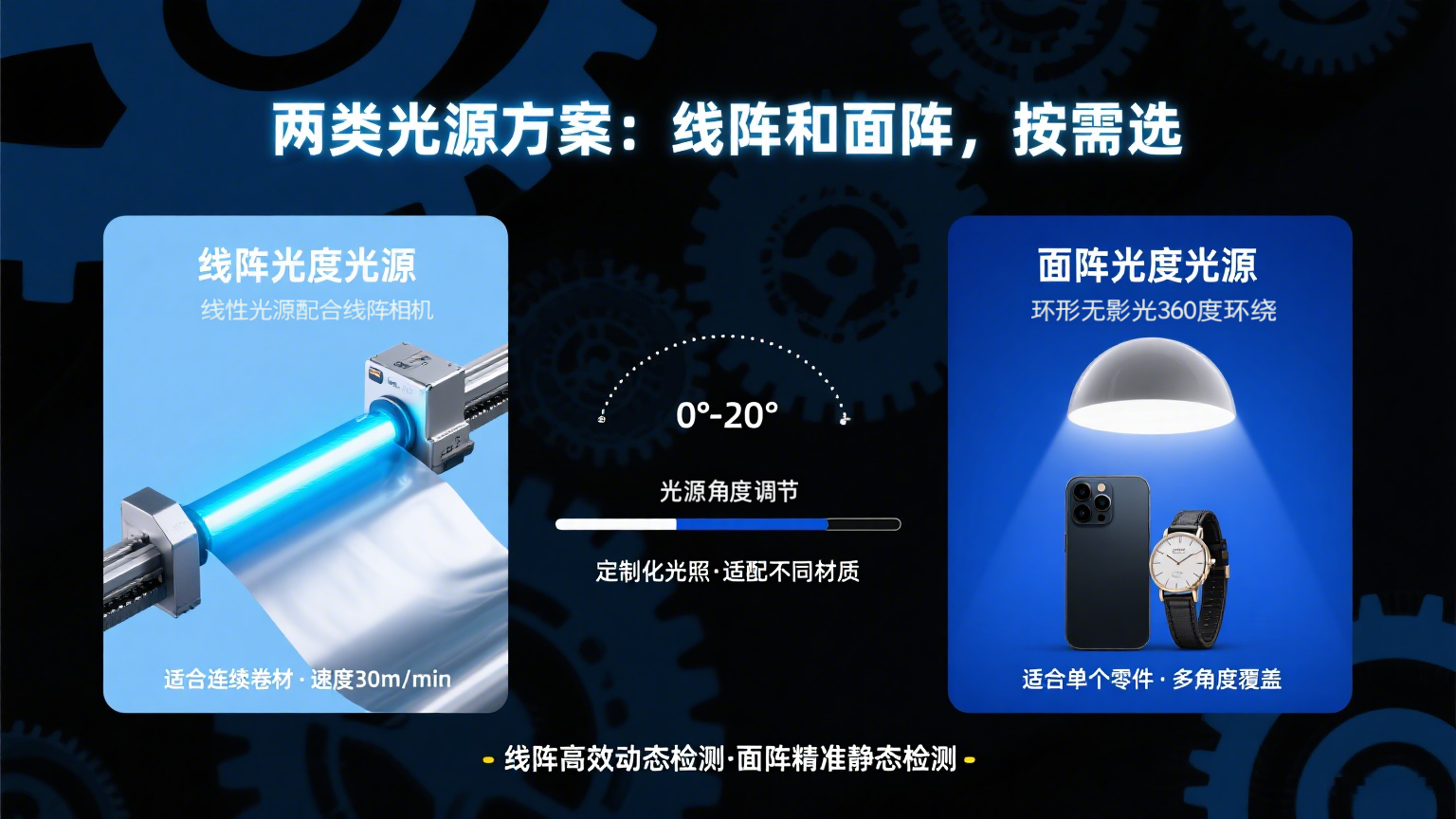

🎯二、两类光源方案：线阵和面阵，按需选
光度立体成像的核心是光源设计，根据检测对象是“连续卷材”还是“单个零件”，分两种方案：
- 线阵光度光源：比如线形光控光源，适合检测卷材（如薄膜、布料），光线成一条线，配合线扫相机，边移动边拍，效率极高；
- 面阵光度光源：常见的有圆顶光源、环形无影光源，适合检测单个零件（如手机泡棉、手表表带），从多个角度同时或依次打光，确保零件表面每个角落都有光影对比。
关键是光源角度可精准控制，比如环形光源能切换0°、45°、90°等角度打光，确保不同材质（光滑的、磨砂的、反光的）都能拍出清晰的光影差异。
🎯三、实战案例：这些场景非它不可
光度立体成像特别擅长检测“平面上的微小起伏”，看看这些行业案例就懂了：
- 烟盒表面：用圆顶光源从4个角度打光，能识别出0.05mm的压痕、划痕，比人工肉眼检查效率高10倍；
- 电池防爆阀：防爆阀的微小鼓起（可能导致安全隐患）在普通光照下看不见，侧面打光后，鼓起处会出现阴影，算法能直接算出凸起高度；
- 软包电池：铝塑膜表面的褶皱、气泡，用环形光源多角度照射，褶皱处的明暗交界线会被放大，轻松区分合格与不合格；
- 手表表带：金属表带上的细微划痕，在单一光源下容易被反光掩盖，用光度立体成像能让划痕边缘“亮暗分明”，再小的瑕疵也逃不掉。

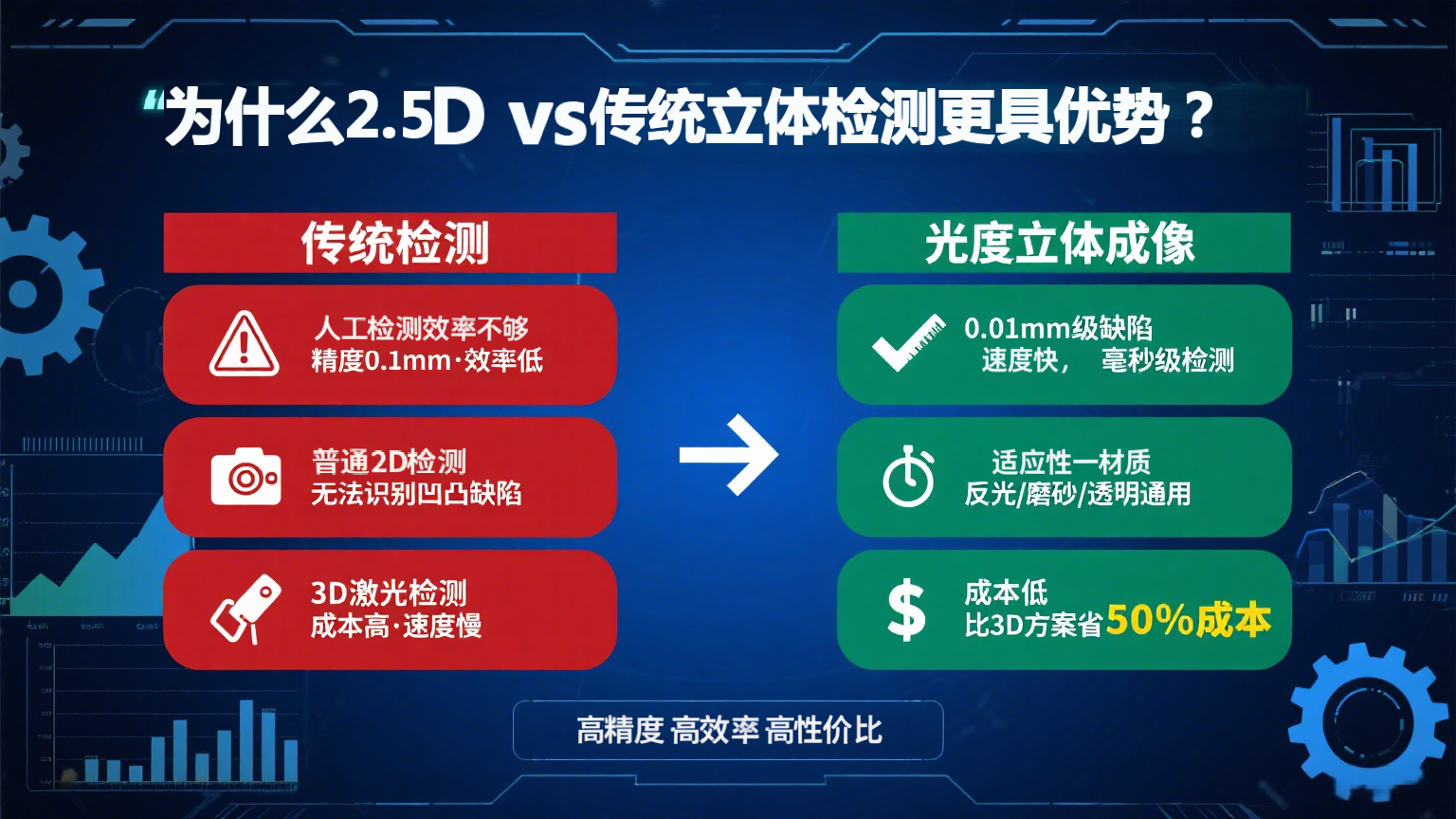

🎯四、为什么它比传统检测更靠谱？
- 精度高：能识别0.01mm级的凹凸缺陷，远超人工肉眼（极限0.1mm）；
- 速度快：单张检测耗时毫秒级，线阵方案甚至能跟上30m/min的生产线；
- 适应性强：不管是反光的金属、磨砂的塑料，还是透明的薄膜，换个光源角度就能搞定；
- 成本低：比3D激光扫描设备便宜一半以上，还能兼容现有视觉系统。
🎯总结：2.5D缺陷检测的“性价比之王”
传统2D检测看颜色和形状，3D检测成本太高，而光度立体成像卡在中间——用光影算凹凸，既保留了2D检测的速度和低成本，又能达到接近3D的精度。对于烟盒、电池、电子元件等需要“表面微缺陷全检”的场景，它就像一位“光影侦探”，让那些藏在平面下的瑕疵无所遁形，是智能制造里当之无愧的“细节控”神器。
