固件库:
定时器和按键初始化
/**
* 函 数：定时中断初始化
* 参 数：无
* 返 回 值：无
*/
void Timer_Init(void)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; //定义结构体变量
NVIC_InitTypeDef NVIC_InitStructure; //定义结构体变量
/*开启时钟*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); //开启TIM2的时钟
/*配置时钟源*/
TIM_InternalClockConfig(TIM2); //选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟
/*时基单元初始化*/
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
TIM_TimeBaseInitStructure.TIM_Period = 100 - 1; //计数周期，即ARR的值
TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1; //预分频器，即PSC的值
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; //重复计数器，高级定时器才会用到
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure); //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元
/*中断输出配置*/
TIM_ClearFlag(TIM2, TIM_FLAG_Update); //清除定时器更新标志位
//TIM_TimeBaseInit函数末尾，手动产生了更新事件
//若不清除此标志位，则开启中断后，会立刻进入一次中断
//如果不介意此问题，则不清除此标志位也可
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); //开启TIM2的更新中断
/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //配置NVIC为分组2
//即抢占优先级范围：0~3，响应优先级范围：0~3
//此分组配置在整个工程中仅需调用一次
//若有多个中断，可以把此代码放在main函数内，while循环之前
//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置
/*NVIC配置*/
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn; //选择配置NVIC的TIM2线
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //指定NVIC线路使能
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //指定NVIC线路的抢占优先级为2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; //指定NVIC线路的响应优先级为1
NVIC_Init(&NVIC_InitStructure); //将结构体变量交给NVIC_Init，配置NVIC外设
/*TIM使能*/
TIM_Cmd(TIM2, ENABLE); //使能TIM2，定时器开始运行
}
void Power_key_init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PB端口时钟使能
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; //PA12端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入(外部已上拉)
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure); //根据设定参数初始化
}
长按
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
key.key_sta = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12);
switch (key.liucheng)
{
case 0:
{
if(key.key_sta == 0)
{
key.liucheng = 1;
}
}
break;
case 1:
{
if(key.key_sta == 0)
{
key.liucheng = 2;
}else
{
key.liucheng = 0;
}
}
break;
case 2:
{
if(key.key_sta == 0)
{
key_down_time++;
}else
{
if(key_down_time>=100)//长按
{
key.key_long_flag = 1;
}else//短按
{
key.key_flag = 1;
}
key_down_time = 0;
key.liucheng = 0;
}
}
break;
}
}
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}短按 长按 双击
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
key.key_sta = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12);
switch (key.liucheng)
{
case 0:
{
if(key.key_sta == 0)
{
key.liucheng = 1;
}
}
break;
case 1:
{
if(key.key_sta == 0)
{
key.liucheng = 2;
}else
{
key.liucheng = 0;
}
}
break;
case 2:
{
if(key.key_sta == 0)
{
key_down_time++;
}else //松手
{
if(key_down_time>=100)//长按
{
key.key_long_flag = 1;
}else//短按
{
if(key.double_click_timerEN==0) //可能双击按键的第一次，进入计时
{
key.double_click_timerEN=1;
key.double_click_time=0;
}
else //在计时范围内又按了一次
{
key.double_key_flag=1;//双击情况
key.double_click_timerEN=0;
}
}
key_down_time = 0;
key.liucheng = 0;
}
}
break;
}
if(key.double_click_timerEN == 1)//延时确认是否双击
{
key.double_click_time++;
if(key.double_click_time>=135)
{
key.key_flag = 1; //按键单次按下
key.double_click_timerEN=0; //关闭双击计时
}
}
}
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
10ms延时

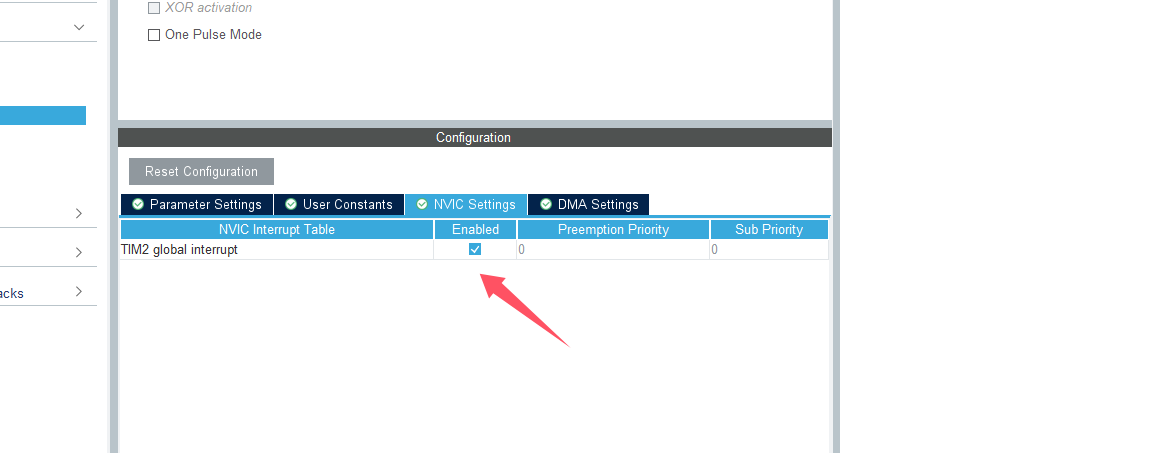

开启中断

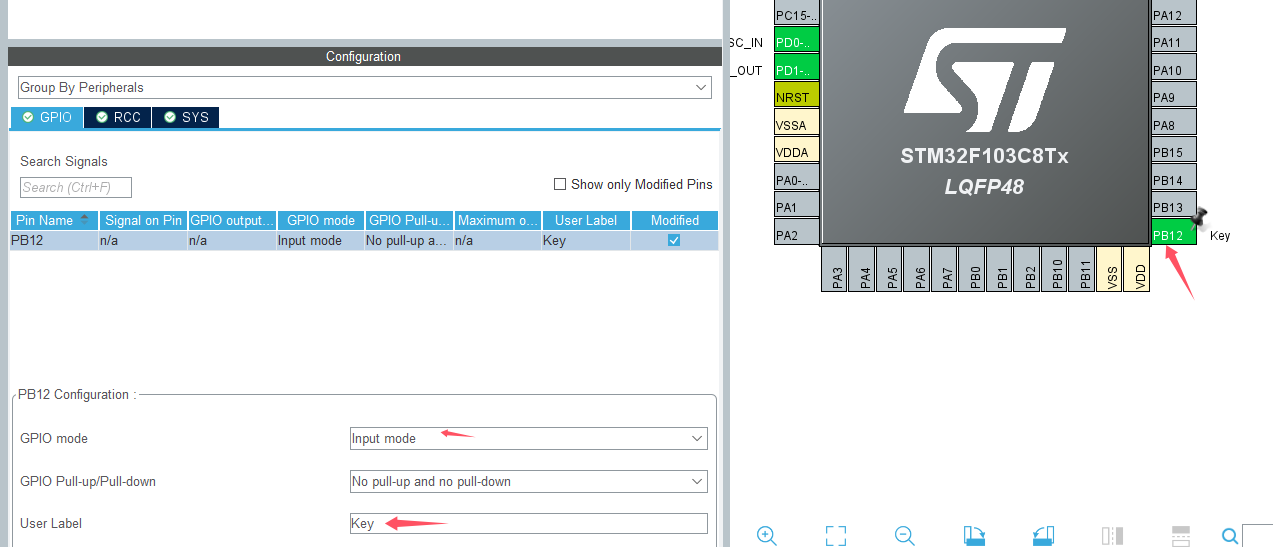

按键使用PB12 默认为高电平 按下后为低电平(已进行外部上拉)
