CS231n Convolutional Neural Networks for Visual Recognition
本文（本系列）不是对原始课件网页内容的完全忠实翻译，只是作为学习笔记的摘要，主要是自我参考，而且也可能夹带一些私货（自己的理解和延申，不保证准确性）。如果想要更准确地了解更具体的细节，还请服用原文。如果本摘要恰巧也对小伙伴们有所参考则纯属无心插柳概不认账^-^。

前面几篇：

CS231n-2022 Module1: 神经网络1：Setting Up the Architecture

CS231n-2022 Module1: 神经网络2

CS231n-2022 Module1: 神经网络3：Learning and Evaluation

2. 数据生成

本实验的目的是通过对比来体现深度神经网络（当然本实验中其实只是有一个隐藏层，即2层神经网络）相对于浅层网络（没有隐藏层，比如说线性分类器，可以看作1层神经网络）的优势，所以我们需要一个线性不可分的数据集，线性分类器无法正确分类，而2层神经网络则能够进行正确分类（具体情况取决于分类问题本身的难易度）。

一般来说我们需要对数据做归一化预处理（比如说，使得数据集的每个feature都变成零均值、单位标准偏差），但是以上玩具数据集的范围已经在[-1, 1]范围内，所以我们可以跳过这一步。

在scikit-learn库中给出了一些常用（玩具）数据集的获取或者生成方法，有兴趣者可以参考：

机器学习笔记：常用数据集之scikit-learn生成分类和聚类数据集

3. 训练一个Softmax线性分类器

正如把大象装到冰箱里需要三步一样，训练一个机器学习模型也由基本固定的套路，以下分步骤说明。对应代码参考最后的3.7中的代码中对应章节号部分。

3.1 参数初始化

本Softmax分类器的参数包括权重参数W和偏置参数b。

W通常用零均值、小方差的高斯分布进行初始化，而b则初始化为全0即可。

3.2 计算分类分数（class scores）

$scores_{[N,K]} = X_{[N,D]} W_{[D,K]} + b_{[1,K]}$

张量下标中的“[]”用于表示张量的维度，以下同。

3.3 计算分类概率

基于softmax函数 $f(x_i) = \frac{e^{x_i}}{\sum\limits_k e^{x_k}}$ 将scores变换成对应于各class#k的概率：

$probs[k] = \frac{e^{scores[k]}}{\sum\limits_{k}{e^{scores[k]}}}$

3.4 计算交叉熵损失函数

Softmax分类器使用的损失函数为交叉熵损失函数（softmax loss, cross-entropy loss）。给定一个分布P和一个分布Q，交叉熵定义为([1])：

$H(P, Q) = -\sum\limits_{ x \in X} P(x) * log(Q(x))$

其中，P(x)代表在分布P中x发生的概率，Q(x)代表在分布Q中x发生的概率。

以P代表真值的分布，显然应该是一个one-hot的分布。比如说在本例中有三种分类{0，1，2}，假设样本xi的真值yi = 1，则应该有 $p_i = [0,1,0]$ 。

以Q代表预测值的分布，即Q = [probs[0],probs[1],probs[2]].

则显而易见的是，样本i {xi, yi}的损失应该为：

$L_i = - \sum\limits_{k=0,1,2} P[k] log(probs[k]) = -log(probs[y_i])$

而整个数据集的总（平均）损失自然应该是：

$L_{data} =\frac{1}{N} \sum\limits_{i} L_i = -\frac{1}{N} \sum\limits_{i} log(probs[y_i])$

进一步，还要加上正则化损失（这里考虑 $L_2$ 正则化损失）得到：

$L = L_{data} + L_{reg} = -\frac{1}{N} \sum\limits_{i} log(probs[y_i]) + \frac{1}{2} \lambda \sum\limits_k \sum \limits_l W^2_{k,l}$

其中，正则化损失的系数（1/2)仅仅是为了数学推导的方便（平方项求导后会产生2的因子，两者抵消会显得梯度的解析式更清爽一些）。

正则化系数 $\lambda$ 作为模型的一个超参数进行调节。

如上一篇所述，作为梯度检查的一项，在正则化系数置0，随机初始化后，loss的初始值应该为 $1.1 = -log(1/3)$ （注意，本文中log均指自然对数，即ln()）。可以据此判断loss的实现是否存在明显的错误。

3.5 基于反向传播计算解析梯度（analytic gradient）

上面我们已经得到了损失函数，神经网络训练的目的就是要使损失最小化。我们将采用梯度下降（gradient descent）方法。基本思路是，从随机参数出发，计算损失函数关于这些参数的梯度，并由此确定向哪个方向以多大步长进行参数调节。

为了简洁起见，重写一下分类概率和样本损失（scores --> f, probs --> p, []-->下标），并推导（单个样本 $x_i$ 的损失 $L_i$ 关于分类k的分数 $f_k$ 的）偏导数如下（其中关键是求导的链式法则。偏导数是构成梯度的元素）：

注意，以上推导是针对 $x_i$ 的，所以，其中f应该视为关于样本{i}的。所以， $f_k$ 应该写作 $f_{i,k}$ (即样本i的识别为分类k的分数)， $f_{y_i}$ 应该写做 $f_{i,y_i}$ ， $p_k$ 应该写成 $p_{i,k}$ 。。。

其中，I(x)表示Indicator function，也有写做1(x)的。softmax之所以令人喜欢就在于它所导致的梯度是如此简洁优雅（其根源又在于指数函数的魔力）。下面通过一个简单的例子来增进直观的理解。假设针对样本 $x_i$ 通过计算得到p = [0.2, 0.3, 0.5], 并且假定正确的分类是k=1(中间那个，其概率为0.3)。根据以上梯度公式可以得到（这里为简洁起见，以df表示梯度向量 $\nabla_{f_i} L_i$ ） df = [0.2, -0.7, 0.5]。由于正确的分类是k=1，因此如果增大p[0]或者p[2]，应该会导致loss变大，df[0]和df[2]大于0正好与此相符，同理如果增大p[1]则应该会导致loss变小，这对应着df[1]=-0.7<0。

有了 $\nabla_{f_i} L_i$ 后，就可以进一步基于反向传播、链式法则，求得loss关于W、b的梯度。以下仅给出loss对于某个权重参数 $W_{d,k}$ 的偏微分作为示例（由此扩充至 $\nabla_W L$ 以及 $\nabla_b L$ 是一个顺理成章水到渠成的过程）：

$\begin{align} \frac{\partial{L}}{\partial{W_{d,k}}} &= \sum\limits_{i} \frac{\partial{L_i}}{\partial{W_{d,k}}} \\ &= \sum\limits_{i}\sum\limits_{k} \frac{\partial{L_i}}{\partial{f_{i,k}}} \frac{\partial{f_{i,k}}}{\partial{W_{d,k}}} \end{}$

以 $f_{[N,K]}$ , $p_{[N,K]}$ 分别代表整个数据集的scores = np.dot(X, W) + b和概率矩阵，则基于以上推导经过一些矩阵微积分（matrix calculus）运算可以得到：

$\nabla_W L = \{\nabla_f L\}_{[K,N]} X_{[N,D]}$

同理可以得到总体损失关于向量b的梯度（但是其表达式稍微有点难写）。

由此可以得到以下梯度计算的实现代码。注意梯度计算的实现代码中的对应关系：probs-- $p_{[N,K]}$ ; dscores-- $\{\nabla_{f_{[N,K]}} L \}^T$ （加转置是为了维度匹配），dW和db分别表示loss关于W和b的梯度（最后还加上正则化损失部分的梯度）：

dscores = probs
dscores[range(num_examples),y] -= 1
dscores /= num_examples

dW = np.dot(X.T, dscores)
db = np.sum(dscores, axis=0, keepdims=True)
dW += reg*W # don't forget the regularization gradient

注意正则化梯度（ regularization gradient）的形式非常简单 reg*W ，这是因为，正如前面我们提到过，正则化损失中有个1/2的因子恰好被平方项的导数产生的因子2抵消了.

3.6 参数更新

有了梯度 $\nabla_W L$ 和 $\nabla_b L$ 和另一个超参数 $\mu$ (step_size)，参数的更新就直截了当了：

$\begin{align} W_{new} &= W_{old} - \mu \nabla_W L \\ b_{new} &= b_{old} - \mu \nabla_b L\end{}$

3.7 组装到一起进行训练

3.7.1 处理框图

将以上所有要素组装到一起，就得到了一个Softmax分类器，处理框图示意如下：

由以上框图可以看出， loss函数本身其实只是用于训练进度状况监测用的。训练（学习）本身并不要求显式地计算loss，而是跳过loss直接计算梯度了。

3.7.2 代码

基本上是原课件代码（网页内嵌代码以及minimal_net.ipynb），稍微有一些调整和修改（比如说python2-->python3的相关修改）、注释，在JupyterNotebook中运行验证过。

# A bit of setup
import numpy as np
import matplotlib.pyplot as plt

%matplotlib inline
plt.rcParams['figure.figsize'] = (10.0, 8.0) # set default size of plots
plt.rcParams['image.interpolation'] = 'nearest'
plt.rcParams['image.cmap'] = 'gray'

# for auto-reloading extenrnal modules
# see http://stackoverflow.com/questions/1907993/autoreload-of-modules-in-ipython
%load_ext autoreload
%autoreload 2

# 2.数据生成
M = 100 # number of points per class。原示例中用N，容易混淆。通常用N表示数据集总的样本数。
D = 2   # dimensionality
K = 3   # number of classes
N = M*K # 总样本数
X = np.zeros((N,D)) # data matrix (each row = single example)
y = np.zeros(N, dtype='uint8') # class labels
for j in range(K):
  ix = range(M*j,M*(j+1))
  r = np.linspace(0.0,1,M) # radius
  t = np.linspace(j*4,(j+1)*4,M) + np.random.randn(M)*0.2 # theta
  X[ix] = np.c_[r*np.sin(t), r*np.cos(t)]
  y[ix] = j
# lets visualize the data:
plt.scatter(X[:, 0], X[:, 1], c=y, s=40, cmap=plt.cm.Spectral)
plt.show()

# 3.0 some hyperparameters
step_size = 1e-0
reg = 1e-3 # regularization strength

# 3.1 initialize parameters randomly
W = 0.01 * np.random.randn(D,K)
b = np.zeros((1,K))

# gradient descent loop
num_examples = X.shape[0]
for i in range(200): # Each iteration corresponding to one epoch.
  # 3.2 evaluate class scores, [N x K]
  scores = np.dot(X, W) + b

  # 3.3 compute the class probabilities
  exp_scores = np.exp(scores)
  probs = exp_scores / np.sum(exp_scores, axis=1, keepdims=True) # [N x K]

  # 3.4 compute the loss: average cross-entropy loss and regularization
  correct_logprobs = -np.log(probs[range(num_examples),y])
  data_loss = np.sum(correct_logprobs)/num_examples
  reg_loss = 0.5*reg*np.sum(W*W)
  loss = data_loss + reg_loss
  if i % 10 == 0:
    print("iteration %d: loss %f" % (i, loss))

  # 3.5 compute the gradient on scores
  dscores = probs
  dscores[range(num_examples),y] -= 1
  dscores /= num_examples

  # backpropate the gradient to the parameters (W,b)
  dW = np.dot(X.T, dscores)
  db = np.sum(dscores, axis=0, keepdims=True)

  dW += reg*W # regularization gradient

  # perform a parameter update
  W += -step_size * dW
  b += -step_size * db

# evaluate training set accuracy
scores = np.dot(X, W) + b
predicted_class = np.argmax(scores, axis=1)
print ('training accuracy: %.2f' % (np.mean(predicted_class == y)))

运行结果如下：

。。。

iteration 170: loss 0.785329
iteration 180: loss 0.785282
iteration 190: loss 0.785249

training accuracy: 0.52

50%的准确度当然不能说好，但是考虑到数据集本来是非线性可分的，现在强行用一个线性分类器来分类，结果不好也是意料之内的事情。为了更直观地看到训练效果，用以下代码将所训练好的分类器的分类边界画出来，如下所示：

# plot the resulting classifier
h = 0.02
x_min, x_max = X[:, 0].min() - 1, X[:, 0].max() + 1
y_min, y_max = X[:, 1].min() - 1, X[:, 1].max() + 1
xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                     np.arange(y_min, y_max, h))
Z = np.dot(np.c_[xx.ravel(), yy.ravel()], W) + b
Z = np.argmax(Z, axis=1)
Z = Z.reshape(xx.shape)
fig = plt.figure()
plt.contourf(xx, yy, Z, cmap=plt.cm.Spectral, alpha=0.8)
plt.scatter(X[:, 0], X[:, 1], c=y, s=40, cmap=plt.cm.Spectral)
plt.xlim(xx.min(), xx.max())
plt.ylim(yy.min(), yy.max())
#fig.savefig('spiral_linear.png')

如上图所示，分类判决边界为直线，这正是线性分类器的特征。

下一节我们来针对以上模型追加一级隐藏层，使其从浅层（线性）网络变成深层（非线性）网络，见识一下由于非线性带来的深度神经网络的威力。

4. 训练一个神经网络

在上一章所述的softmax classifier的基础上追加一层隐藏层（后面我们将会看到，对于以上这个toy dataset，一层隐藏层足以获得充分好的分类性能）。以下各节分别描述追加一层隐藏层所带来的变化。

4.1 参数以及前向计算

追加一层隐藏层后，将有两个参数层（隐藏层，输出层），我们其参数分别记为 $W^{(1)},b^{(1)},W^{(2)},b^{(2)}$ (我们用上标来标识它所对应的层序号)，前向计算过程变为如下所示：

$\begin{align} s^{(1)} &= X^{(0)} W^{(1)} + b^{(1)} \\ X^{(1)} &= g(s^{(1)}) \\ s^{(2)} &= X^{(1)} W^{(2)} + b^{(2)} \end{align}$

其中， $X^{(l)}$ 表示layer#(l+1)的输入，而 $X^{(0)}$ 即是原始输入数据。 $g(x)$ 表示隐藏层的激励函数，最常用的是ReLU， $s^{(k)}$ 则表示layer#(l)的输出的score(注意，前文用f表示score。感觉不妥，因为f经常用于表示函数，所以，这里改用s)。

4.2 loss computation

因为损失函数是基于输出层输出的scores进行计算（softmax, and then softmax loss, or cross-entropy loss，通常我们并不把这个softmax看作是输出层的激励函数），追加隐藏层对于loss的计算没有任何影响！

4.3 梯度计算

如前所述，梯度计算是基于链式法则、以反向传播的方式进行的。

4.3.1 dscores计算

首先是计算loss关于输出层的输出scores（即现在的 $s^{(2)}$ ）的梯度，即 $\nabla_{s^{(2)}} L$ ，其中 $s^{(2)}$ 代表(输出层的)scores，而该梯度在代码中仍用dscores表示。

好吧，显而易见的是，由于scores的计算与前面有多少隐藏层没有关系，所以dscores的计算不受追加一层隐藏层的影响，没有任何变化！

4.3.2 dW2, db2计算

W2和b2是输出层的权重参数，同样，loss关于它们的梯度的计算不受追加的隐藏层的影响（想一想，反向传播的方向，在传播路径上居于前面的不会受到后面的影响。在反向传播路径上，输出层在新追加的隐藏层的前面）。

当然，由于dW2和db2的解析式中包含上一层输出的score。在上一章的Softmax分类其中，输出层的上一层（即是输入层）的输出数据就是原始的X，即现在的 $X^{[0]}$ ；而现在变成的隐藏层的输出即 $s^{(1)}$ 。

所以dW2和db2的计算代码的修改只需要：（1）名字的改变（dW->dW2，db->db2）；（2）用 $s^{(1)}$ （在以下代码中用hidden_layer表示）替换原来的X。

4.3.3 dhidden

与dW2、db2的计算需要先计算dscores一样，dW1、db1的计算同样需要先计算loss关于layer#1的输出 $s^{(1)}$ 的梯度，即 $\nabla_{s^{(1)}} L$ ，它可以计算如下（公式推导待补充）：

dhidden = np.dot(dscores, W2.T)

# backprop the ReLU non-linearity
dhidden[hidden_layer <= 0] = 0

以上第2行代码是因为，ReLU在输入小于0时直接输出0了，所以在输出为0时其梯度自然就是0了。所以在反向传播中ReLU其实就可以看成是一个开关！

4.3.4 dW1, db1计算

有了dhidden，dW1和db1就可以计算如下了（公式推导待追加）：

# finally into W,b
dW = np.dot(X.T, dhidden)
db = np.sum(dhidden, axis=0, keepdims=True)

4.4 参数更新

有了以上各项梯度gradients dW,db,dW2,db2，就可以进行gradient descent参数更新了，更新式此处不再赘述，直接参考以下代码。

4.5 训练

# initialize parameters randomly
h = 100 # size of hidden layer
W1 = 0.01 * np.random.randn(D,h)
b1 = np.zeros((1,h))
W2 = 0.01 * np.random.randn(h,K)
b2 = np.zeros((1,K))

# some hyperparameters
step_size = 1e-0
reg = 1e-3 # regularization strength

# gradient descent loop
num_examples = X.shape[0]
for i in range(10000):

  # evaluate class scores, [N x K]
  hidden_layer = np.maximum(0, np.dot(X, W1) + b1) # note, ReLU activation
  scores = np.dot(hidden_layer, W2) + b2

  # compute the class probabilities
  exp_scores = np.exp(scores)
  probs = exp_scores / np.sum(exp_scores, axis=1, keepdims=True) # [N x K]

  # compute the loss: average cross-entropy loss and regularization
  corect_logprobs = -np.log(probs[range(num_examples),y])
  data_loss = np.sum(corect_logprobs)/num_examples
  reg_loss = 0.5*reg*np.sum(W1*W1) + 0.5*reg*np.sum(W2*W2)
  loss = data_loss + reg_loss
  if i % 1000 == 0:
    print( "iteration %d: loss %f" % (i, loss))

  # compute the gradient on scores
  dscores = probs
  dscores[range(num_examples),y] -= 1
  dscores /= num_examples

  # backpropate the gradient to the parameters
  # first backprop into parameters W2 and b2
  dW2 = np.dot(hidden_layer.T, dscores)
  db2 = np.sum(dscores, axis=0, keepdims=True)
  # next backprop into hidden layer
  dhidden = np.dot(dscores, W2.T)
  # backprop the ReLU non-linearity
  dhidden[hidden_layer <= 0] = 0
  # finally into W,b
  dW1 = np.dot(X.T, dhidden)
  db1 = np.sum(dhidden, axis=0, keepdims=True)

  # add regularization gradient contribution
  dW2 += reg * W2
  dW1 += reg * W1

  # perform a parameter update
  W1 += -step_size * dW1
  b1 += -step_size * db1
  W2 += -step_size * dW2
  b2 += -step_size * db2

# evaluate training set accuracy
hidden_layer = np.maximum(0, np.dot(X, W1) + b1)
scores = np.dot(hidden_layer, W2) + b2
predicted_class = np.argmax(scores, axis=1)
print( 'training accuracy: %.2f' % (np.mean(predicted_class == y)))

运行以上代码我们可得到99%的分类准确度！It is amazing, isn't it?

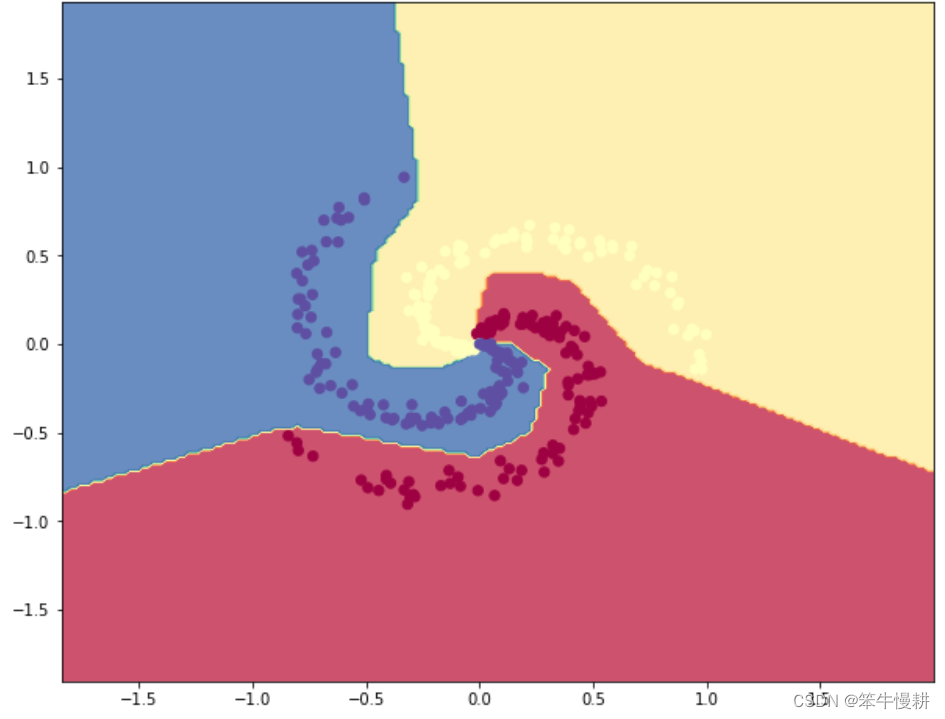

同样我们可以绘出分类边界示意图如下所示：

Summary

本实验在一个很简单的2D数据集上先是训练了一个线性分类器（单层神经网络），然后在线性分类器的基础上追加一层隐藏层得到一个深层（虽然只有2层！）神经网络。我们看到从单层网络扩充到2层网络，在代码上只有很少的一些修改，包括score function、反向传播等。

尽管只是追加了一层隐藏层，但是在分类准确度上得到了惊人的提高（52% --> 99%）,非线性的威力由此可见一斑！

参考文献：

[1] https://machinelearningmastery.com/cross-entropy-for-machine-learning
