一、协议族图解

1、物理层协议

（1）CSMA/CD： 载波监听多点接入/碰撞检测协议

• 用于以太网。
• 载波监听，简单的说，就是“发送前先监听”，每一个站在发送数据前都会先检测总线上是否有其他站在发送数据。若有，则需等待总线至空闲再发送。
• 碰撞检测，就是“边发送边监听”。适配器在发送数据的时候会边检测信道上的信号电压变化情况，以判断自己在发送数据时是否有其他站在发送数据。碰撞检测也叫冲突检测。当适配器检测到总线上出现冲突时，会停止发送数据，等待一段空闲时间后再次发送。

（2）TokingRing：令牌环协议（了解）

• 令牌环网(Token Ring)是一种 LAN 协议，遵循的标准是IEEE802.5，它规定了三种操作速率：1Mb/s、 4Mb/s和16Mb/s。
• 其中所有的工作站都连接到一个环上，每个工作站只能同直接相邻的工作站传输数据。通过围绕环的令牌信息授予工作站传输权限，只有拿到令牌的工作站才能传输数据。

2、网际层

（1）IP：网际协议

• 网际层中的其他协议都会封装到IP中，再传到下一层。

（2）ICMP：网际消息控制管理协议

• 测试网络连通性的时候，会给出响应和应答。

（3）IGMP：网际消息管理协议

（4）ARP：地址解析协议

• 因为数据链路层用的是“mac地址”，但是网际层用的是“ip地址”，这两个地址之间的关联需要ARP协议。
• 作用是通过目标设备的IP地址,查询目标设备的MAC地址， 将计算机的网络地址【IP地址32位】转化为物理地址【MAC地址48位】。

（5）RARP：返向地址转换协议

• 将局域网中某个主机的物理地址（ mac地址）转换为IP地址。

3、传输层

（1）TCP：传输控制协议

• 是一个可靠的、面向链接的协议；
• 建立连接时需要通过三次握手，断开连接时需要通过四次挥手。
• 例如打电话：TCP会先拨号，对方接电话，再确认对方信息是否正确，才会传输数据。

（2）UDP：用户数据报协议

• 是一个无连接的不太可靠的协议，一般适用于小量的数据传输。
• 例如打电话：UDP会直接把数据丢给对方，也不确定对方收没收到数据。 在网络通畅的时候使用没问题，但是在网络繁忙、拥堵的情况下使用就会有问题。
• 由于开销较小，所以还是可以用于要求通信延迟较小的情况。
• 同样会被封装到网络层的IP协议中，然后向下层传输。

4、应用层

（1）POP3、FTP、Telnet、HTTP、SMTP（在传输层走TCP）

• POP3： 邮局协议的第3个版本
• FTP：文件传输协议
• Telnet：远程管理协议
• HTTP：超文本传输协议
• SMTP： 简单邮件传输协议

（2）DNS、NFS（根据实际情况决定走TCP还是UDP）

• DNS： 域名系统 ， 作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。进行域名查询的时候，走的是UDP；进行DNS服务的区域传送时走的是TCP。
• NFS：网络文件系统

（3）DHCP、SNMP、TFTP（在传输层走UDP）

• DHCP：动态主机配置协议
• SNMP：简单网络管理协议
• TFTP： 简单文件传输协议

5、TCP/IP的核心协议

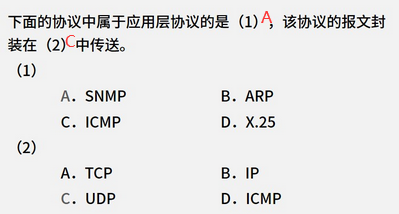

二、考法1：协议对应的层次
