1.动态路由
自治系统（AS）
- 世界性组织进行统一分配管理的，一系列IP网络设备的集合.
-
方便管理
-
AS 号范围：2^16 = 65536个
- AS的通信：
AS 的内部 --- 使用相同的路由协议AS 之间 ---- 使用不同的路由协议
-
AS 内部使用的协议 ----- 内部网关协议 ---IGP
-
AS 之间使用的协议 ----- 外部网关协议 ---BGP
2.动态路由协议分类
1.按照范围分：
- IGP---内部网关协议 ：RIP、OSPF、ISIS、EIGRP（思科）
- EGP---外部网关协议 ：BGP
2.IGP协议按照协议特点进行分类 ：
- 距离矢量型---DV----共享路由表
- 链路状态型---LS-----共享拓扑
3.IGP协议按照是否携带真实掩码分类：
- 有类别路由协议----RIPv1
- 无类别路由协议----其他
3.RIP----路由信息协议
基本概念
1.版本：
- RIPv1（ipv4 广播）
- RIPv2（ipv4 组播）
- RIPng（IPv6）
2.分类：标准的DV型---距离矢量型--共享路由表
3.应用层，UDP520
4.RIP具备两种更新机制、周期（30s）、触发
5.优先级---100
6.RIP的COST：
- 以跳数为计算
- 最大值：16-----不可达
- 接收到的数据包中开销值+1=本地加载进路由表中的开销值
7.RIP算法---贝尔曼福特算：
- 当接收到数据包中含有本地路由表中没有的路由项时，则直接加载到本地路由表。
- 当接收到数据包中的路由项在本地路由表中存在时，且下一跳地址不同，比较开销值，如果本 地路由表中开销值小，则不更新。
- 当接收到数据包中的路由项在本地路由表中存在时，且下一跳地址不同，比较开销值，如果本 地路由表中开销值大，则将新接收到的路由项加载进路由表。
- 当接收到数据包汇总的路由项在本地路由表存在时，且下一跳地址相同，将接收到的路由项覆 盖进本地路由表中。
RIP工作过程
- 初始化 ：在初始化阶段，RIP会从每一个运行了RIP协议的接口上发出RIP的请求报文，用于请求一份完 整的路由表。（使用广播/组播方式）
-
接收请求 ：启动了RIP 协议的路由器在接收到请求数据包以后，会将路由表打包装进 RIP 应答报文 中。（通 过广播/ 组播的方式发送）
-
接收应答 ：路由器接收到RIP应答报文以后，会将接收到的路由表与本地路由表进行对比，将本地没有的路由项加载到本地路由表中。30s 发送一次请求报文， 周期更新.
- 触发更新 :当某个路由器的表项发生改变时，路由器使用RIP应答报文进行发送，通告全网RIP路由器，自身路由表项的改变。
此时， RIP 应答报文中仅具备改变的路由项内容。
RIPv1和RIPv2区别：
- 发送方式：v1广播；v2组播---224.0.0.9
- 更新时携带掩码数据不同：v1携带主类掩码； v2携带真实掩码
- v2支持手工认证
RIP计时器
1.更新计时器：每台路由器启动RIP协议后，都有一个。（30s）当接收到请求报文时，必须立马回复应答报文。
为什么要进行周期更新？
答：UDP传输是不可靠的
RIP 协议本身不具备可靠性
RIP 本身没有确认机制和保活机制
2.无效计时器 ： 每台路由器通过 RIP学习到的路由项，都会有一个无效计时器。（更新计时器的 6 倍---180s） 当无效计时器为 0 时，路由器会认为该路由项不可达，但是不会立刻删除该路由项，而是将该 路由项的 COST 值设置为 16。
3.垃圾收集计时器 ： 当无效计时器为0时，路由器会给该路由项设置一个垃圾收集计时器，并删除无效计时器。（4倍---120s） 当在垃圾计时器为 0 前，接收到该路由条目的更新信息时，会将垃圾回收计时器删除，并启动 无效计时器。

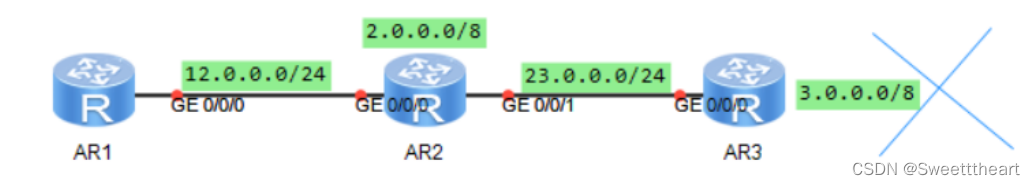

RIP环路的解决
-
触发更新 ：仅更新改变的路由项 ，但触发更新不能完全避免环路的产生。
-
水平分割：从此口进，不从此口出 。
-
毒性逆转：从此口进，从此口出，但是会将从此口接收到的路由项的 COST 值设置为 16。水平分割和毒性逆转原理相同，但做法相反，所以，路由器仅执行一种操作。（ 华为默认开启水平分割 当水平分割和毒性逆转同时开启时，则执行毒性逆转机制。）

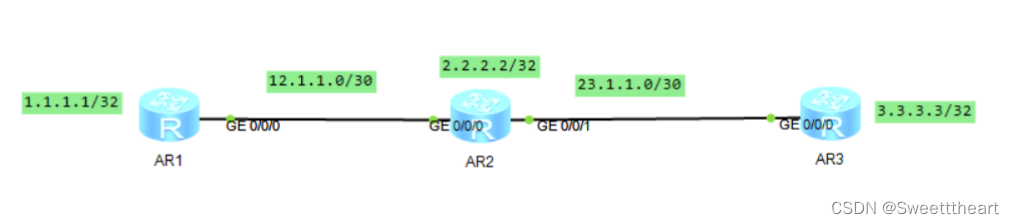

配置:
AR1:
[R-1]rip 1 // 开启 RIP 协议，并配置进程号，仅具备本地意义[R-1-rip-1]version 1 // 选择 RIP 版本为 RIPv1[R-1-rip-1]network 1.0.0.0 // 宣告， RIP 协议基于主类分址去宣告，[R-1-rip-1]network 12.0.0.0[R-1-rip-1]network 172.16.0.0[R-1-rip-1]network 192.168.1.0<R-1>display ip routing-table protocol rip // 查看 RIP 路由表AR2:[R-2]rip 1[R-2-rip-1]version 1[R-2-rip-1]network 2.0.0.0[R-2-rip-1]network 12.0.0.0[R-2-rip-1]network 23.0.0.0宣告:1. 要求： 宣告所有 直连网段 按照主类 IP 段进行宣告。2.目的：- 激活接口（只有激活的接口蔡猛接受和发送RIP报文）
- 发布路由（只有激活的接口对应的网段信息才能发送）
扩展配置
手工汇总：想要进行手工汇总，必须要求精细路由具备相同下一跳
[R-3]interface GigabitEthernet 0/0/0 // 进入数据发送的接口[R-3-GigabitEthernet0/0/0]rip summary-address 192.168.0.0 255.255.252.0// 手工汇总，填写汇总后的 IP 与掩码，且掩码必须用点分十进制表示缺省路由
[R-1]rip 1[R-1-rip-1]default-route originate // 一定要在边界配置静默接口- 让连接用户网段的接口，只接收，不发送RIP报文
- 当该接口接收到RIP报文后，该接口打开，可以发送RIP报文
[R-3-rip-1]silent-interface GigabitEthernet 0/0/1 // 在 RIP 进程修改手工认证[R-1-GigabitEthernet0/0/0]rip authentication-mode simple cipher 123456// 在接口配置认证模式以及密码双方都要配置加快收敛[R-2-rip-1]timers rip 10 60 40 // 更改三个计时器时间，不要修改三个计时器之间的倍数关系，单位是 s建议同时更改所有路由器的时间
