【字符设备驱动开发–IMX6ULL】（一）简介
一、Linux驱动与裸机开发区别
1.裸机驱动开发回顾
1、底层，跟寄存器打交道，有些MCU提供了库。

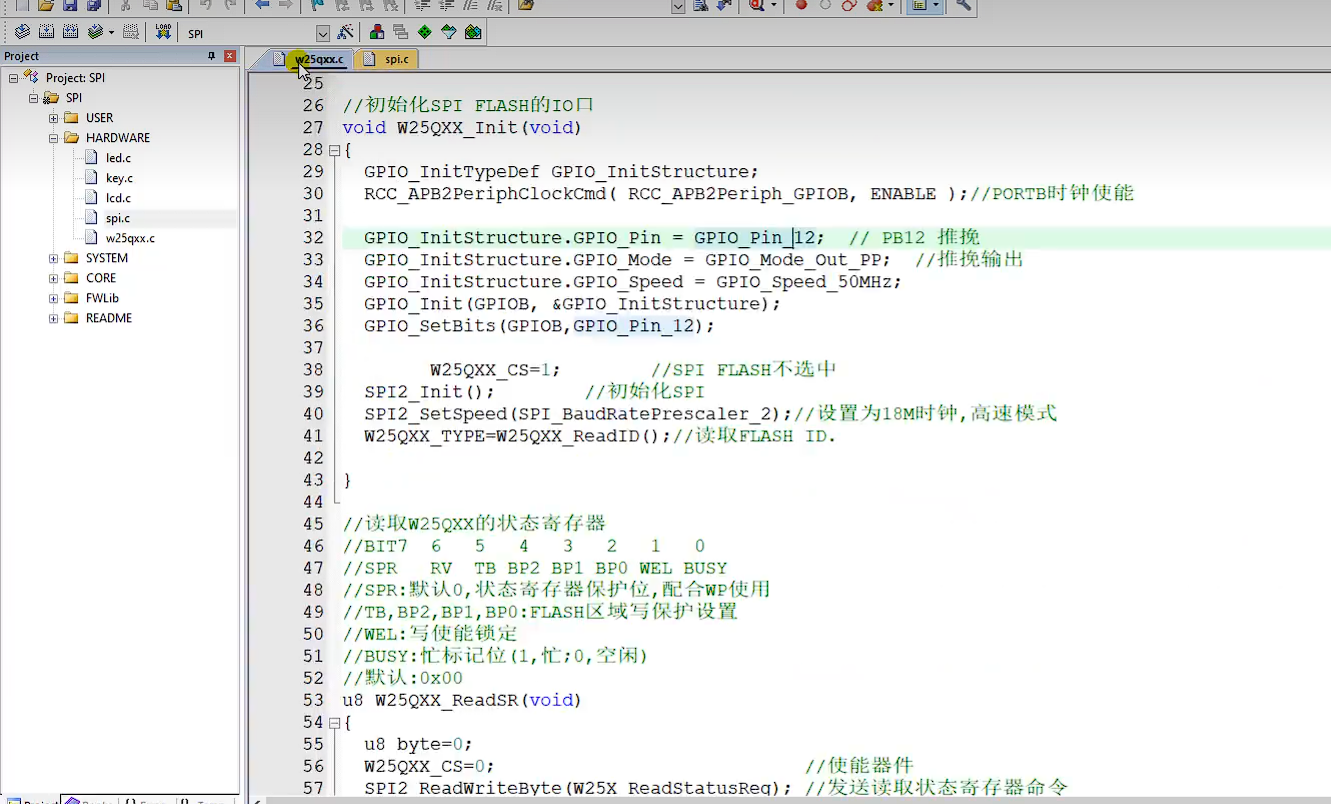

spi.c：主机驱动（换成任何一个设备之后只需要调用此文件里面的函数即可）
**w25q.c：**设备驱动（根据具体的设备来写的驱动）
2.Linux驱动开发思维
1、Linux下驱动开发直接操作寄存器不现实。
2、根据Linux下的各种驱动框架进行开发。一定要满足框架，也就是Linux下各种驱动框架的掌握。
3、驱动最终表现就是/dev/xxx文件。打开、关闭、读写、。。。
4、现在新的内核支持设备树，这个一个.dts文件，此文件 描述了板子的设备信息。
3.Linux驱动开发分类
linux驱动分为三大类：
1、字符设备驱动，最多的。
2、块设备驱动，存储
3、网络设备驱动，
一个设备不说是一定只属于某一个类型。比如USB WIFI,SDIO WIFI，属于网络设备驱动，因为他又有USB和SDIO，因此也属于字符设备驱动。
二、字符设备开发基础
1.应用程序和驱动的交互原理
1.驱动就是获取外设、或者传感器数据，控制外设。数据会提交给应用程序。Linux驱动编译既要编写一个驱动，还要我们编写一个简单的测试应用程序，APP。
单片机下驱动和应用都是放到一个文件里面，也就是杂糅到一起。Linux下驱动和应用是完全分开的。

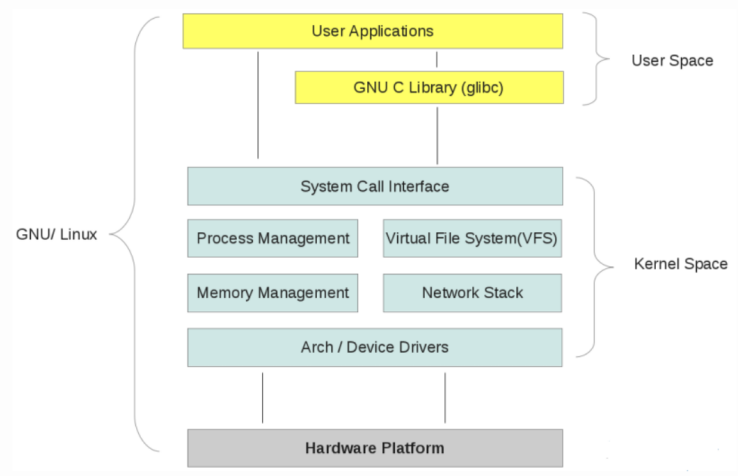

2.用户空间(用户态)和内核空间(内核态)：
Linux操作系统内核和驱动程序运行在内核空间、应用程序运行在用户空间。
3.应用程序想要访问内核资源，怎么办，有三种方法：系统调用、异常(中断)和陷入。
应用程序不会直接调用系统调用，而是通过API函数来间接的调用系统调用，比如POSIX、API和C库等。unix类操作系统中最常用的编程接口就是POSIX。
应用 程序使用open函数 打开一个设备文件。
4.每个系统调用都有一个系统调用号。
系统调用处于内核空间，应用程序无法直接访问，因此需要“陷入“到内核，方法就是软中断。陷入内核以后还要指定系统调用号。
2.字符设备驱动开发流程
1，Linux里面一切皆文件，驱动设备表现就是一个/dev/下的文件，/dev/led。应用程序调用open函数打开设备，比如led。应用程序通过write函数向/dev/led写数据，比如写1表示打开，写0表示关闭。如果要关闭设备那么就是close函数。
2，编写驱动的 时候也需要编写驱动对应的open、close，write函数。字符设备驱动file_operations
1、驱动最终是被应用调用的，在写驱动的时候要考虑应用开发的便利性。
2、驱动是分驱动框架的，要按照驱动框架来编写，对于字符设备驱动来说，重点编写应用程序对应的open、close、read、write等函数。
三、字符设备驱动简介
字符设备是 Linux 驱动中最基本的一类设备驱动，字符设备就是一个一个字节，按照字节流进行读写操作的设备，读写数据是分先后顺序的。比如我们最常见的点灯、按键、IIC、SPI，LCD 等等都是字符设备，这些设备的驱动就叫做字符设备驱动。

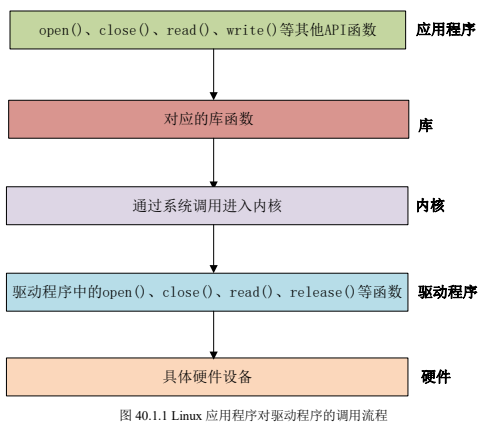

在详细的学习字符设备驱动架构之前，我们先来简单的了解一下 Linux 下的应用程序是如何调用驱动程序的，Linux 应用程序对驱动程序的调用如图所示：
在 Linux 中一切皆为文件，驱动加载成功以后会在“/dev”目录下生成一个相应的文件，应用程序通过对这个名为“/dev/xxx”(xxx 是具体的驱动文件名字)的文件进行相应的操作即可实现对硬件的操作。
比如现在有个叫做/dev/led 的驱动文件，此文件是 led 灯的驱动文件。
- 1.应用程序使用 open 函数来打开文件
/dev/led - 2.使用完成以后使用 close 函数关闭
/dev/led这个文件。open和 close 就是打开和关闭 led 驱动的函数， - 3.如果要点亮或关闭 led，那么就使用 write 函数来操作，也就是向此驱动写入数据，这个数据就是要关闭还是要打开 led 的控制参数。
- 4.如果要获取led 灯的状态，就用 read 函数从驱动中读取相应的状态。
应用程序运行在用户空间，而 Linux 驱动属于内核的一部分，因此驱动运行于内核空间。当我们在用户空间想要实现对内核的操作，比如使用 open 函数打开/dev/led 这个驱动，因为用户空间不能直接对内核进行操作，因此必须使用一个叫做“系统调用”的方法来实现从用户空间“陷入”到内核空间，这样才能实现对底层驱动的操作。

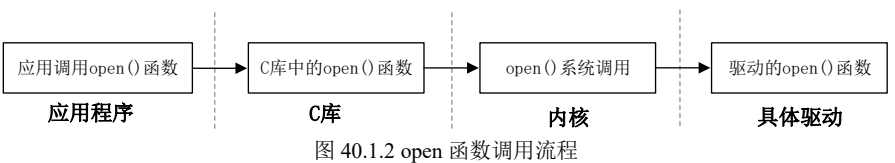

open、close、write 和 read 等这些函数是由 C 库提供的，在 Linux 系统中，系统调用作为 C 库的一部分。当我们调用 open 函数的
时候流程如图所示：
其中关于 C 库以及如何通过系统调用“陷入”到内核空间这个我们不用去管，我们重点关注的是应用程序和具体的驱动，应用程序使用到的函数在具体驱动程序中都有与之对应的函数，
比如应用程序中调用了 open 这个函数，那么在驱动程序中也得有一个名为 open 的函数。每一个系统调用，在驱动中都有与之对应的一个驱动函数，在 Linux 内核文件 include/linux/fs.h 中有个叫做 file_operations 的结构体，此结构体就是 Linux 内核驱动操作函数集合，内容如下所示：
一般在1550行左右
struct file_operations {
//owner 拥有该结构体的模块的指针，一般设置为 THIS_MODULE。
struct module *owner;
//llseek 函数用于修改文件当前的读写位置。
loff_t (*llseek) (struct file *, loff_t, int);
//read 函数用于读取设备文件。
ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
//write 函数用于向设备文件写入(发送)数据。
ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
ssize_t (*aio_read) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
ssize_t (*aio_write) (struct kiocb *, const struct iovec *, unsigned long, loff_t);
int (*iterate) (struct file *, struct dir_context *);
//poll 是个轮询函数，用于查询设备是否可以进行非阻塞的读写。
unsigned int (*poll) (struct file *, struct poll_table_struct *);
//unlocked_ioctl 函数提供对于设备的控制功能，与应用程序中的 ioctl 函数对应。
long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
//compat_ioctl 函数与 unlocked_ioctl 函数功能一样，区别在于在 64 位系统上，
//32 位的应用程序调用将会使用此函数。在 32 位的系统上运行 32 位的应用程序调用的是unlocked_ioctl。
long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
/*mmap 函数用于将设备的内存映射到进程空间中(也就是用户空间)，一般帧缓冲设备会使用此函数，
比如 LCD 驱动的显存，将帧缓冲(LCD 显存)映射到用户空间中以后应用程序就可以直接操作显存了，
这样就不用在用户空间和内核空间之间来回复制。*/
int (*mmap) (struct file *, struct vm_area_struct *);
//open 函数用于打开设备文件。
int (*open) (struct inode *, struct file *);
int (*flush) (struct file *, fl_owner_t id);
//release 函数用于释放(关闭)设备文件，与应用程序中的 close 函数对应。
int (*release) (struct inode *, struct file *);
//fasync 函数用于刷新待处理的数据，用于将缓冲区中的数据刷新到磁盘中。
int (*fsync) (struct file *, loff_t, loff_t, int datasync);
//aio_fsync 函数与 fasync 函数的功能类似，只是 aio_fsync 是异步刷新待处理的数据。
int (*aio_fsync) (struct kiocb *, int datasync);
int (*fasync) (int, struct file *, int);
int (*lock) (struct file *, int, struct file_lock *);
ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
int (*check_flags)(int);
int (*flock) (struct file *, int, struct file_lock *);
ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
int (*setlease)(struct file *, long, struct file_lock **);
long (*fallocate)(struct file *file, int mode, loff_t offset,
loff_t len);
int (*show_fdinfo)(struct seq_file *m, struct file *f);
};
在字符设备驱动开发中最常用的函数已经标上注释，关于其他的函数大家可以查阅相关文档。
我们在字符设备驱动开发中最主要的工作就是实现上面这些函数，不一定全部都要实现，
但是像 open、release、write、read 等都是需要实现的，当然了，具体需要实现哪些函数还是要看具体的驱动要求。
